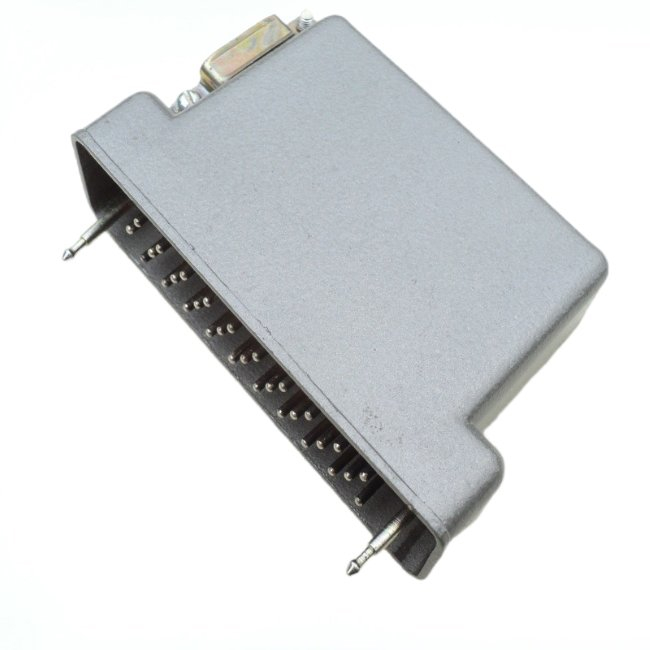

РП10-30ЛУ корпус

РП10-30ЛУ — это прямоугольный низкочастотный соединитель серии РП10 для внутреннего монтажа, рассчитанный на 30 контактов. Исполнение «ЛУ» указывает на корпус с ловителями и угловым выходом кабеля; для этой серии также встречаются варианты с прямым выходом и универсальным пластмассовым корпусом.

Что это за изделие

РП10 применяют в цепях постоянного, переменного и импульсного тока, в том числе в низкочастотных цепях. Для серии характерны пайка проводов, фиксирующие замки, а у части исполнений — металлический литой или пластмассовый кожух.

Основные параметры

Для РП10-30 характерны такие данные: рабочее напряжение до 1550 В, рабочий ток до 15 А, сопротивление контактов не более 4 мОм и сопротивление изоляции не менее 10000 МОм. Диапазон рабочих температур обычно указывают от -60 до +85 °C, а в расширенном климатическом диапазоне — до +125 °C.

Корпус и исполнение

Если говорить именно про корпус , то «ЛУ» означает наличие ловителей и углового выхода кабеля. В описаниях серии также встречается вариант с пластмассовым или литым металлическим кожухом, но у конкретного исполнения надо смотреть точную маркировку, потому что не все варианты имеют кожух в комплекте.

Конструкция контактов

У РП10-30 обычно 3 ряда контактов с шагом 6,4 мм в ряду и 5,5 мм между рядами. Контакты могут иметь серебряное покрытие или покрытие олово-висмут, а материал изолятора у некоторых исполнений указан как карболит или термопласт.

Где обычно используют

Такие соединители ставят в аппаратуре, где нужен надежный многоконтактный разъем для внутреннего монтажа: в блоках управления, промышленной электронике, измерительной и распределительной аппаратуре. Их выбирают не за компактность, а за прочность, понятную механику сочленения и стабильные электрические характеристики.
