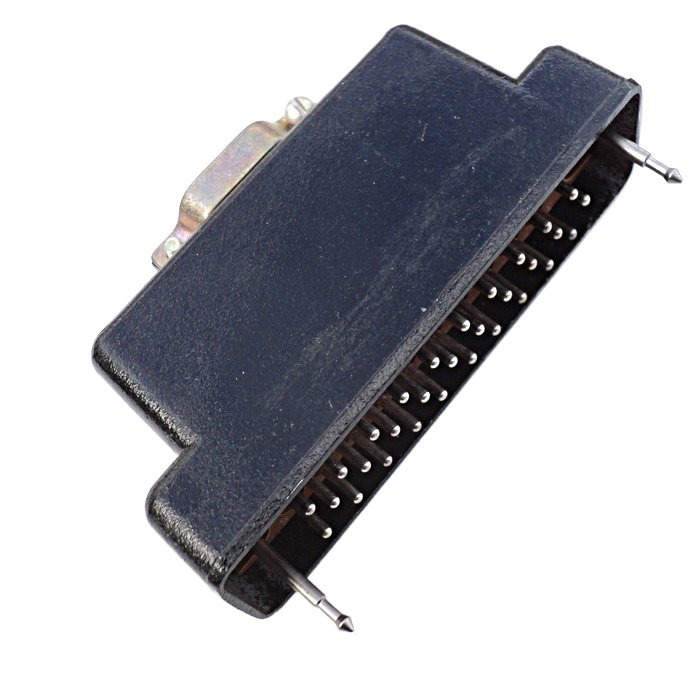

РП10-30ЛП корпус

РП10-30ЛП — это прямоугольный низкочастотный соединитель ручного сочленения для внутреннего монтажа, рассчитанный на работу в цепях постоянного, переменного и импульсного тока. Он применяется в промышленной аппаратуре, где нужен надежный разъем с фиксированным сочленением и направляющими для точного соединения.

Что означает обозначение

• РП10 — серия прямоугольных низкочастотных соединителей ручного сочленения.

• 30 — типономинал, в этой серии он может соответствовать вариантам на 7, 11, 15, 22, 30 или 42 контакта ; для исполнения РП10-30 обычно рассматривают 30-контактный вариант.

• ЛП — исполнение с ловителями и прямым кожухом .

• П — пластмассовый изолятор.

Корпус

Корпус у РП10-30ЛП бывает металлический литой или пластмассовый , при этом для исполнения ЛП характерен прямой выход кабеля . В конструкцию обычно входят ловители, а у части исполнений — фиксирующие замки, чтобы соединение не размыкалось от вибрации или случайного воздействия.

Основные параметры

• Максимальное рабочее напряжение: до 1500 В .

• Ток на один контакт: до 15 А .

• Сопротивление контактов: не более 0,004 Ом .

• Рабочий диапазон температур: от -60 до +125 °C .

• Срок сохраняемости: до 25 лет .

Контактная часть

Контакты у таких соединителей обычно имеют покрытие серебро или олово-висмут ; в источниках для РП10-30ЛП встречаются оба варианта в зависимости от исполнения. Конструкция рассчитана на надежный контакт и сравнительно низкое переходное сопротивление, что важно для силовых и сигнальных цепей.

Где применяют

РП10-30ЛП ставят в промышленной и приборной технике, в блоках питания, шкафах управления, измерительной аппаратуре и другой аппаратуре, где нужен многоконтактный разъем с механически прочным корпусом. Для монтажа обычно используют пайку, а соединение выполняется врубным способом.

На что смотреть при подборе

При выборе важно проверить:

• число контактов;

• прямое или угловое исполнение корпуса;

• наличие замка;

• материал изолятора;

• тип покрытия контактов;

• климатическое исполнение и требования ТУ.
