Назначение и область применения

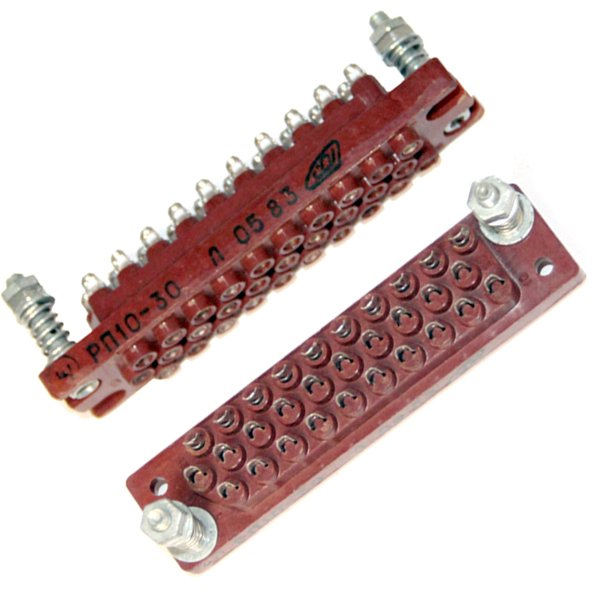

РП10-30Л-В — это низкочастотный прямоугольный соединитель серии РП10 на 30 контактов. Согласно имеющемуся описанию, изделие представляет собой вилку (мужскую часть), при этом в названии позиции указано «Розетки». Исполнение «-В» указывает на вилку. Соединитель предназначен для внутреннего монтажа и эксплуатации в цепях постоянного, переменного и импульсного тока до высоких напряжений. Основная задача — коммутация низкочастотных цепей, включая постоянный ток, переменный ток до нескольких мегагерц и импульсный ток. Применяется для подключения электрооборудования внутреннего монтажа и модульных узлов.

Сопрягается с розеткой РП10-30Л. Артикул товара — 91414. Категория — РП. Производитель в данных карточки не указан.

Электрические характеристики

• Номинальный рабочий ток на контакт: 15 А.
• Максимальное рабочее напряжение: порядка 1500 В; в зависимости от вида приёмки возможно указание до 1550 В.
• Сопротивление контактов: не более примерно 4 мОм.
• Сопротивление изоляции: не менее 10 000 МОм.
• Электрическая прочность изоляции: обычно в диапазоне 2700–3800 В.
• Количество контактов: 30, расположение — 3 ряда.
• Шаг контактов в ряду: 6,4 мм.
• Шаг между рядами: 5,5 мм.
• Материал контактов: латунь с серебряным покрытием (Ag) у большинства исполнений.

Конструкция и механические параметры

Корпус и изоляция могут выполняться из карболита (коричневого) или из пластика и металла в зависимости от исполнения. Возможны литой металлический кожух или пластмассовые корпуса с разными выходами кабеля. Конструктивно доступны вилки с прямым или угловым выходом кабеля, с фиксирующими замками или без них, в металлическом или пластиковом корпусе.

Типичные габариты составляют порядка 87 на 21 на 27–30 мм. Масса — примерно от 31 до 42 г в зависимости от исполнения. Ресурс сочленений — около 500 циклов «сочленение/расчленение». Минимальная наработка до отказа или средняя наработка — порядка 12 000 часов. Срок хранения — до 25 лет при соблюдении условий хранения.

Климатические и эксплуатационные условия

Рабочий температурный диапазон для типовых исполнений (УХЛ) — примерно от минус 60 градусов Цельсия до плюс 125 градусов Цельсия. Для исполнений с соответствующим допуском допускается высокая относительная влажность — до 98% при температуре плюс 35 градусов Цельсия.

Монтаж и присоединение

Электромонтаж выполняется пайкой контактов (окончания проводов). Механический монтаж — объёмный монтаж на панель или шасси. В имеющемся описании указано, что монтаж осуществляется с указанными параметрами, однако конкретные монтажные размеры в предоставленных данных не приведены.

Варианты приёмки и маркировка

Выпускаются варианты с разной приёмкой: ОТК, ВП (военная приёмка), ПЗ (приёмка заказчика) и другие. Маркировка указывает на исполнение и степень контроля или качества. Выбор конкретного исполнения определяется условиями эксплуатации и требованиями к приёмке.

Характеристики VirtueMart

В карточке товара указан год: 2009. Артикул: 91414. Категория: РП. Название: РП10-30Л-В Розетки. Краткое описание из каталога не указано. Производитель не указан.

Применение и совместимость

Соединитель РП10-30Л-В применяется для коммутации низкочастотных цепей в составе электрооборудования внутреннего монтажа и модульных узлов. Он сопрягается с розеткой РП10-30Л. Благодаря 30 контактам, трёхрядному расположению и шагу 6,4 мм в ряду и 5,5 мм между рядами изделие обеспечивает подключение многожильных кабелей и жгутов. Рабочий ток 15 А на контакт и напряжение до 1500 В позволяют использовать его в цепях постоянного, переменного и импульсного тока. Допускается эксплуатация при высоких и низких температурах, а также при повышенной влажности для соответствующих исполнений.

При подборе необходимо учитывать тип исполнения, вид приёмки, конструкцию корпуса и способ выхода кабеля. Для точной информации о конкретной модификации следует обращаться к маркировке изделия и сопроводительной документации.
