РП10-30Л-В Роз.

Коротко: РП10-30Л-В — это вилка (мужская часть) прямоугольного низкочастотного соединителя серии РП10 на 30 контактов, предназначенная для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока; типичные характеристики: 30 контактов, рабочий ток до 15 А на контакт, рабочее напряжение до ~1500 В, контактное покрытие — серебро, шаг контактов 6,4 мм и шаг между рядами 5,5 мм.

Назначение и применение

• Предназначена для соединения проводников в электроаппаратуре: контрольные панели, блоки электроники, аппаратура связи и промоборудование; применяется в цепях постоянного, переменного и импульсного тока (частоты до нескольких мегагерц).

• Используется совместно с соответствующей розеткой серии РП10-30Л (гнездо) для надежного многоконтактного соединения.

Конструкция и материалы

• Корпус: возможны варианты с металлическим литым кожухом или с пластмассовым (карболитовым) изолятором; доступны варианты с прямым или угловым выводом кабеля и с механическими фиксирующими замками/ловителями в зависимости от исполнения.

• Контакты: латунь с серебряным покрытием; диаметр контакта порядка 1,5 мм (в зависимости от конкретного исполнения) и контактное сопротивление не более ~4 мОм.

• Изолятор часто коричневого цвета (карболит) и размеры корпуса типичны для РП10: длина ~87 мм, ширина ~21 мм, высота в пределах ~12–28 мм в зависимости от варианта исполнения.

Электрические и эксплуатационные характеристики

• Рабочий ток на каждый контакт: 15 А при равномерной нагрузке.

• Максимальное рабочее напряжение (амплитудное) порядка 1500 В, электрическая прочность изоляции несколько киловольт (примерно 2.7–3.8 кВ в зависимости от изделия).

• Сопротивление изоляции — не менее 10 000 МОм; ресурс механических сочленений — порядка 500 циклов «сочленение/расчленение»; минимальная наработка до отказа — около 12 000 часов; срок хранения — до 25 лет при нормальных условиях.

Климатические и механические свойства

• Климатическое исполнение обычно УХЛ (для умеренно холодного климата), рабочий температурный диапазон — примерно от −60 °C до +125 °C в зависимости от конкретных ТУ/исполнения.

• Ударно-вибрационные характеристики и допустимая относительная влажность прописаны в техусловиях производителя (например, выдерживает относительную влажность до 98% при +35 °C для некоторых исполнений).

Варианты приемки и исполнения

• Могут существовать варианты по виду приемки: ОТК (технический контроль), ВП (военная приемка), ПЗ (приемка заказчика) и др.; также возможны маркировки и дополнительные исполнения (с ловителем, с кожухом, с замком и т.д.) у разных производителей.

Монтаж и совместимость

• Вилка РП10-30Л-В монтируется на кабель (пайка или обжим в зависимости от исполнения контактных выводов) и сочетается с розеткой РП10-30Л соответствующего исполнения; установочные отверстия и габариты типичны для серии РП10, что обеспечивает взаимозаменяемость между производителями, соблюдающими ТУ/ГОСТы для этой серии.promelec+1

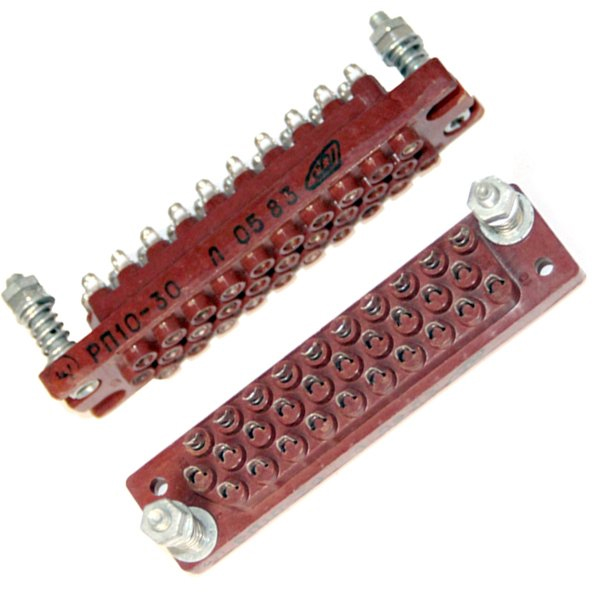

Иллюстрация (пример внешнего вида)

• Типичный внешний вид: прямоугольный корпус с рядами круглых контактов/штырей, металлические элементы крепления/замка и вывод для кабеля; фотографии и схематические изображения доступны в каталогах производителей и поставщиков.radio-magazi+1
