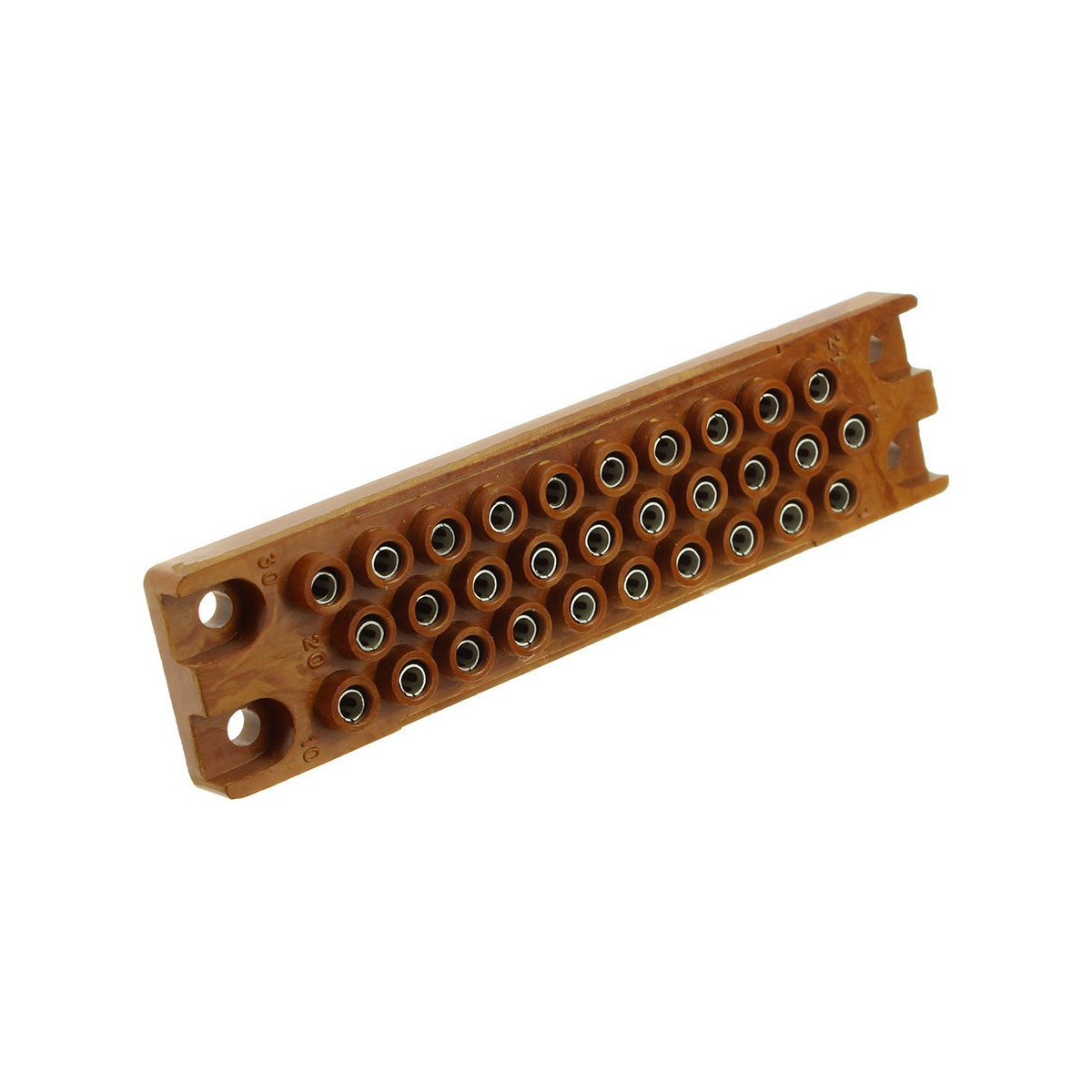

РП10-30Л Розетки 91-93г

Цена: ПОД ЗАКАЗ

В наличии: 37 шт.

Технические характеристики

РП10-30Л Роз.

Коротко: РП10-30Л — это прямоугольная низкочастотная розетка серии РП10 для внутреннего монтажа с 30 контактами, рассчитанная на работу в цепях постоянного, переменного и импульсного тока до 1500 В и током на контакт до 15 А.

Конструктивные характеристики

Тип: розетка прямоугольного низкочастотного соединителя серии РП10 для внутреннего монтажа.
Контактов: 30 (расположение в 3 рядa).
Материалы: контакты — латунь с серебряным покрытием, изолятор — карболит (коричневый) или термопластичный материал в модификациях.

Электрические параметры

Максимальное рабочее напряжение: до 1500 В.
Максимальный рабочий ток на контакт: 15 A.
Сопротивление контактов: не более примерно 4 мОм.
Электрическая прочность изоляции: порядка 2700–3800 В.

Механические и эксплуатационные данные

Шаг между рядами контактов: 5,5 мм; шаг контактов в ряду: 6,4 мм.
Габариты (примерно): длина 87 мм, ширина 21 мм, высота ≈27,5 мм; масса ~31 г (варианты зависят от исполнения).
Метод монтажа: объемный монтаж (панельный), пайка выводов; установочные отверстия и посадочные размеры указаны в паспорте изделия.
Климатическое исполнение и температура: исполнение УХЛ (например УХЛ2.1), рабочий диапазон — примерно от −60 до +125 °C; относительная влажность до 98% при +35 °C указываются для типичных модификаций.

Надёжность и ресурс

Ресурс: ориентировочно 500 сочленений/расчленений; минимальная наработка — около 12 000 часов; срок хранения до 25 лет в нормальных условиях (в зависимости от производителя и партии).

Модификации и примечания

Есть исполнение с «ловителем» (обозначение Л или ЛУ/ЛУ‑О у разных производителей) и варианты из карболита или термопластика; встречаются варианты с/без кожуха или фиксации кабеля.
Серия РП10 включает ряд типоразмеров (РП10-30 и т.д.); обязательно сверяйте точные габариты и посадочные размеры в техническом паспорте (даташите) конкретного исполнения для монтажных работ.

Пример применения

Межблочные соединения в аппаратуре низкой и средней частоты, внутренняя проводка в корпусах электронной аппаратуры, контрольные и испытательные стенды — там, где требуется многоконтактное прямоугольное соединение с указанными допусками по напряжению и току.

Если нужно, могу:

Подготовить схематический чертёж посадочных размеров и разводки контактов на основании даташита.
Найти паспорт (PDF) конкретного производителя для вашей документации или монтажной платы.

Хотите, чтобы я добавил чертёж посадочных отверстий для печатной платы/панели по документу производителя?

Описание

Назначение

РП10-30Л — прямоугольная низкочастотная розетка серии РП10 для внутреннего монтажа. Артикул: 91365. Категория: РП. Изделие рассчитано на работу в цепях постоянного, переменного и импульсного тока до 1500 В и током на контакт до 15 А. Розетка предназначена для создания многоконтактного прямоугольного соединения внутри электронной аппаратуры, на контрольных и испытательных стендах, а также в межблочных линиях низкой и средней частоты.

В характеристиках VirtueMart указан год: 91-93. Производитель в данных о товаре не указан. Краткое описание из каталога не указано.

Подтверждённые особенности

Конструктивные характеристики

Тип: розетка прямоугольного низкочастотного соединителя серии РП10 для внутреннего монтажа.
Количество контактов: 30, расположение в 3 ряда.
Материалы: контакты — латунь с серебряным покрытием, изолятор — карболит (коричневый) или термопластичный материал в модификациях.
Метод монтажа: объёмный монтаж (панельный), пайка выводов; установочные отверстия и посадочные размеры указаны в паспорте изделия.
Исполнение с «ловителем» (обозначение Л или ЛУ/ЛУ-О у разных производителей) и варианты из карболита или термопластика; встречаются варианты с кожухом или без кожуха, а также с фиксацией кабеля или без неё.

Электрические параметры

Максимальное рабочее напряжение: до 1500 В.
Максимальный рабочий ток на контакт: 15 А.
Сопротивление контактов: не более примерно 4 мОм.
Электрическая прочность изоляции: порядка 2700–3800 В.
Работа в цепях постоянного, переменного и импульсного тока.

Механические и эксплуатационные данные

Шаг между рядами контактов: 5,5 мм; шаг контактов в ряду: 6,4 мм.
Габариты (примерно): длина 87 мм, ширина 21 мм, высота около 27,5 мм; масса около 31 г (варианты зависят от исполнения).
Климатическое исполнение: УХЛ (например, УХЛ2.1).
Рабочий диапазон температур: примерно от минус 60 до плюс 125 градусов Цельсия.
Относительная влажность: до 98 процентов при плюс 35 градусах Цельсия указываются для типичных модификаций.

Надёжность и ресурс

Ресурс: ориентировочно 500 сочленений и расчленений.
Минимальная наработка: около 12 000 часов.
Срок хранения: до 25 лет в нормальных условиях (в зависимости от производителя и партии).

Применение

Межблочные соединения в аппаратуре низкой и средней частоты, внутренняя проводка в корпусах электронной аппаратуры, контрольные и испытательные стенды — там, где требуется многоконтактное прямоугольное соединение с указанными допусками по напряжению и току.

Серия РП10 включает ряд типоразмеров (РП10-30 и другие); обязательно сверяйте точные габариты и посадочные размеры в техническом паспорте (даташите) конкретного исполнения для монтажных работ.

Важные примечания

Приведённые значения являются подтверждёнными характеристиками для типовых исполнений РП10-30Л. Для конкретной партии возможны отклонения, поэтому перед монтажом рекомендуется использовать паспорт изделия. Артикул 91365 и название РП10-30Л Розетки следует указывать без изменений при заказе и в документации.
