Общее описание

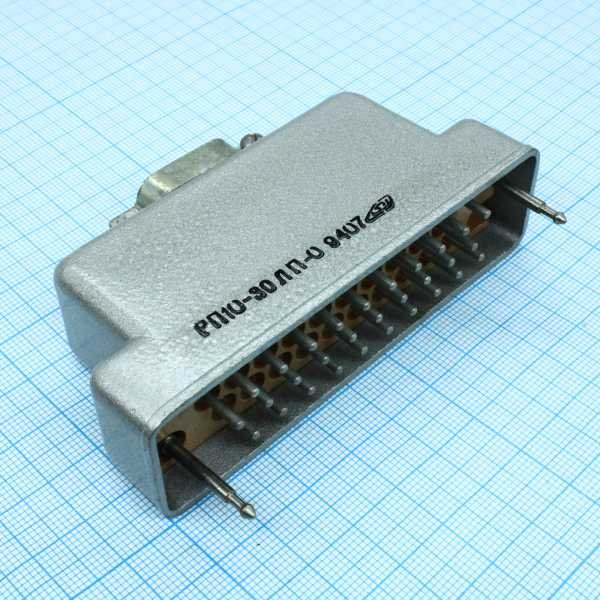

РП10-30 Вил.без марк. — это вилка из серии прямоугольных низкочастотных соединителей РП10, рассчитанная на 30 контактов и внутренний монтаж. Артикул изделия: 91333. Товар относится к категории РП. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. По данным каталога на 2024 год, данная позиция представлена как стандартная вилка серии РП10 без дополнительной маркировочной буквы в обозначении.

Расшифровка обозначения

Обозначение РП10-30 Вил.без марк. раскрывается следующим образом. РП10 — это разъём ручного сочленения общего назначения, прямоугольный, низкочастотный. Число 30 указывает на количество контактов. Слово «Вилка» обозначает ответную часть соединителя, которая сопрягается с розеткой серии РП10. Формулировка «Без марк.» обычно понимается как исполнение без маркировки или особой маркировочной отметки в обозначении. В открытых каталогах это встречается как вариант записи, а не как отдельная конструктивная серия.

Технические характеристики

Ниже приведены подтверждённые параметры, указанные для данной серии и исполнения.

• Рабочий ток: 15 А на контакт.
• Максимальное рабочее напряжение: до 1500 В; для исполнения с приёмкой ВП указывают до 1550 В.
• Сопротивление контактов: не более 4 мОм.
• Сопротивление изоляции: не менее 10000 МОм.
• Электрическая прочность изоляции: от 2700 до 3800 В.
• Шаг контактов: 6,4 мм.
• Шаг между рядами: 5,5 мм.

Конструктивные особенности

Соединители РП10 выпускаются с металлическим литым или пластмассовым кожухом. Предусмотрен прямой или угловой выход кабеля. Конструкция может включать фиксирующие замки. Для серии также указывают наличие ловителей и плавающих контактов, что облегчает сочленение и повышает надёжность соединения. Покрытие контактов бывает серебро или олово-висмут. Изолятор выполняется из термопластичного материала либо карболита в зависимости от исполнения.

Условия применения

РП10-30 предназначен для цепей постоянного, переменного и импульсного тока. По климатическому исполнению встречаются варианты УХЛ и всеклиматическое В. По механической стойкости серия рассчитана на широкий диапазон условий: вибрация, удары, повышенная влажность и низкие температуры вплоть до минус 60 °C.

Практический смысл и подбор

Если требуется именно «Вил.без марк.», то по сути речь идёт о стандартной вилке РП10-30 в одном из исполнений без дополнительной маркировочной буквы в обозначении. Для подбора пары обычно смотрят не только число контактов, но и исполнение кожуха, наличие замка, тип изолятора и покрытие контактов. Для схемной и монтажной совместимости важны также шаг контактов и шаг между рядами: 6,4 мм и 5,5 мм соответственно.

Таким образом, РП10-30 Вил.без марк. представляет собой низкочастотную прямоугольную вилку на 30 контактов с внутренним монтажом, предназначенную для работы в составе соединителей серии РП10. При выборе следует учитывать электрические параметры, конструктивное исполнение и условия эксплуатации, чтобы обеспечить надёжное сопряжение с ответной розеткой.
