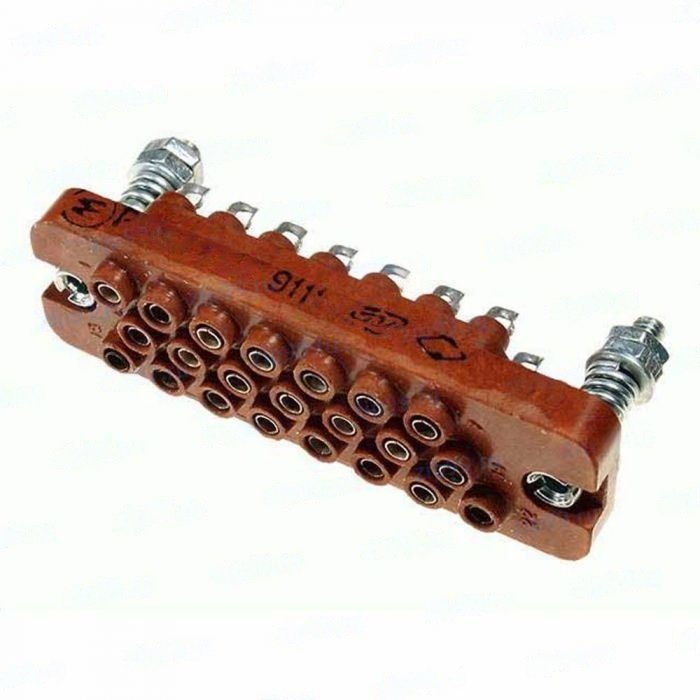

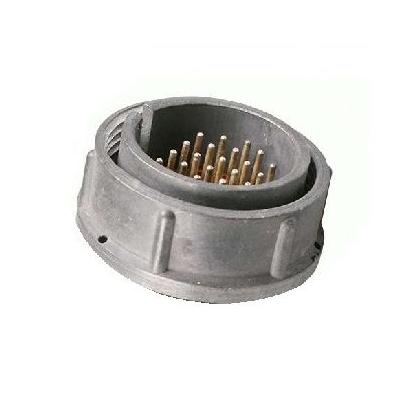

РП10-22В Роз.

РП10-22В (розетка) — это низкочастотный прямоугольный штекерный разъём серии РП10 на 22 контакта, предназначенный для внутреннего объёма монтажа и коммутации цепей постоянного, переменного (до нескольких МГц) и импульсного тока при высоком напряжении (до ~1500 В) и токе до 15 А на контакт.

Назначение и применение

• Применяется для подключения и съёмного соединения кабелей и жгутов в радиоэлектронной и промышленной аппаратуре, а также в электроаппаратах общего назначения; рассчитан на низкочастотные сигналы и силовые цепи до указанных пределов.

• Используется в конструкциях с объёмным (пайка) монтажом на плату или в корпус, встречаются варианты с пластиковым (карболит/термопласт) или металлическим кожухом и с разной формой выхода кабеля (прямой/угловой).

Основные электрические характеристики

• Количество контактов: 22 (обозначение «22» в маркировке).

• Номинальное (максимальное) рабочее напряжение: порядка 1500 В.

• Номинальный рабочий ток на контакт: до 15 А при равномерной нагрузке.

• Сопротивление контактов: порядка нескольких миллиом (встречаются значения ~0,004–0,02 Ом в разных спецификациях).

• Изоляционное сопротивление и электрическая прочность: высокие значения (например, сопротивление изоляции до 10000 МОм, прочность до ~2700–3800 В в разных исполнениях).

Механические и эксплуатационные параметры

• Шаг контактов в ряду 6,4 мм, шаг между рядами примерно 5,5 мм; число рядов — обычно 3 (в зависимости от исполнения).

• Материал и покрытие контактов: латунь с серебряным покрытием или другие покрытия (встречается также олово-висмут); изолятор — карболит или термопласт.

• Рабочий температурный диапазон: примерно от −60…−65 °C до +125 °C (в зависимости от климатического исполнения).

• Механический ресурс: порядка нескольких сотен сочленений (в тех.картах указывается около 500 циклов) и наработка до отказа в десятках тысяч часов (встречаются оценки ~12000 ч).

Конструктивные примечания и маркировка

• Маркировка обычно выглядит как РП10-22… с добавочными буквами, указывающими исполнение изолятора, покрытия контактов и конструктив (например, буквы могут означать карболит/термопласт, покрытие серебром или олово-висмут и т. п.).

• Доступны варианты «вилка» и «розетка» (в данном случае РП10-22В — розетка по вашему запросу); встречаются модификации с/без фиксирующих замков и с различными методами монтажа выводов (пайка, объёмный монтаж).
