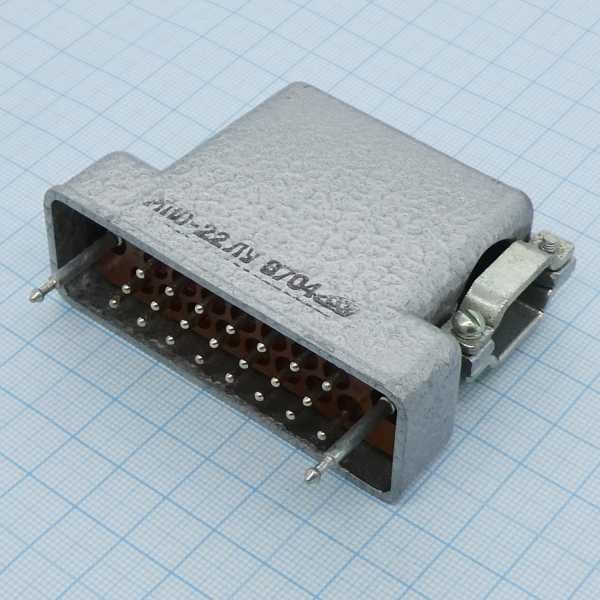

РП10-22ЛУ роз синяя

РП10-22ЛУ — это прямоугольный низкочастотный соединитель внутреннего монтажа на 22 контакта, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Для него характерны номинальные значения до 1500 В и 15 А на контакт, а сопротивление контактов обычно указывается порядка 0,004 Ом.

Что означает обозначение

• РП10 — серия прямоугольных разъемов ручного сочленения.

• 22 — число контактов.

• ЛУ — исполнение в угловом кожухе.

• Буква роз в вашем запросе обычно указывает на розетку .promelec+1

Конструкция

У таких соединителей контакты располагаются в корпусе с возможностью внутреннего монтажа, а для удобства сочленения применяются направляющие элементы и фиксация в состыкованном положении. В серии РП10 встречаются варианты с металлическим или пластмассовым кожухом, а также с прямым или угловым выводом кабеля.

Электрические параметры

Для РП10-22 обычно приводят такие рабочие характеристики: напряжение до 1500 В, ток до 15 А на контакт, покрытие контактов — серебро или олово-висмут в зависимости от исполнения. Рабочий температурный диапазон в источниках для серии РП10 часто указывается в пределах от -65 до 125 °C.

Обозначение и варианты

Встречаются разные исполнения серии: прямой кожух, угловой кожух, пластмассовый кожух, а также версии с замком и направляющими. Для точного чтения полного индекса важно смотреть дополнительные буквы в конце, потому что они задают тип изолятора и покрытие контактов.

Практический смысл

Если вам нужен именно РП10-22ЛУ розетка , то это, по сути, разъем для надежного соединения 22-цепных жгутов или блоков внутри аппаратуры, где важны компактность, фиксация и стабильный контакт. Для подбора обычно сверяют еще шаг контактов, тип кожуха и исполнение изолятора.promelec+1
