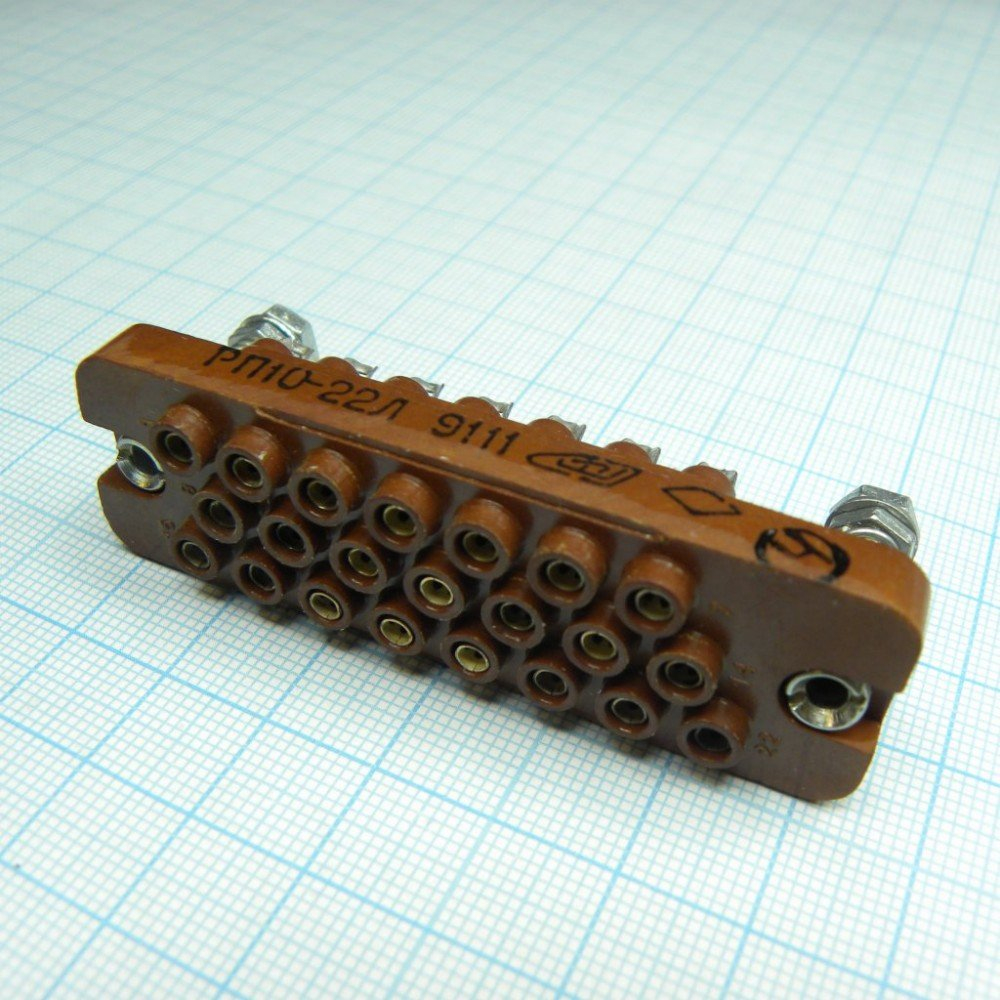

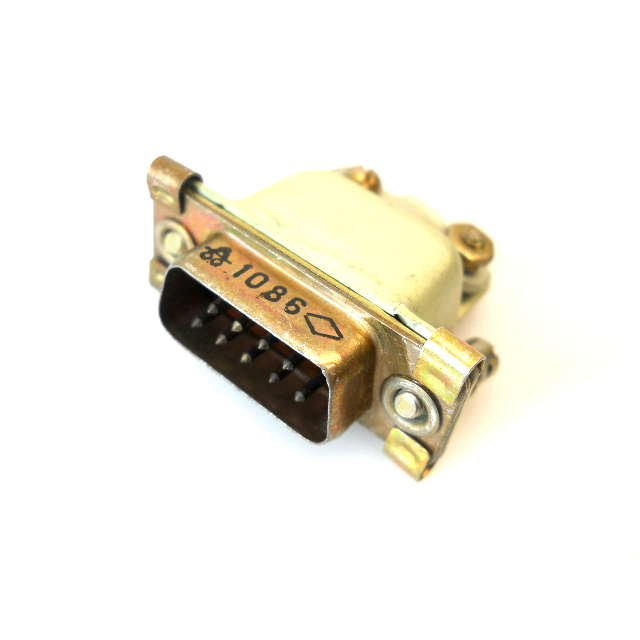

РП10-22ЛУ корпус

Коротко: РП10-22ЛУ — это прямоугольный низкочастотный разъём серии РП10 на 22 контакта в угловом кожухе; применим для соединения постоянного, переменного и импульсного тока до 1500 В и током до 15 А на контакт.

Основные характеристики

• Назначение: ручное сочленение/расчленение прямоугольных низкочастотных соединений для внутреннего монтажа; подходит для постоянного, переменного (до ~3 МГц) и импульсного тока.

• Контакты и количество: 22 контакта; шаг между рядами и между контактами типичны для серии РП10 (примерно 5,5 мм между рядами, ~6,4 мм между контактами в ряду — уточняйте по чертежу конкретного производителя).

• Электрические параметры: номинальное (максимальное) рабочее напряжение до 1500 В, номинальный ток на контакт до 15 А, контактное сопротивление не более ~4 мОм, сопротивление изоляции — не менее 10 МОм (в зависимости от исполнения и производителя).

• Материалы и защиты: корпуса — литой металлический или пластмассовый кожух; исполнение ЛУ означает угловой вывод кабеля; возможно исполнение с фиксирующим замком (обозначение «З») и с ловителями (обозначение «Л»). Изолятор может быть карболитовый или термопластмасс (обозначение «П»).

• Покрытие контактов: варианты — серебрение или олово-висмут (обозначение «О»), в зависимости от модификации и требований к коррозионной стойкости или пайке.

• Климат и диапазон температур: климатические исполнения по ГОСТ предусмотрены (УХЛ, В и т. п.), рабочая температура — широкая (в технических паспортах часто указывают от −60 до +125 °C для некоторых исполнений).

Обозначение и расшифровка (пример)

• РП10-22ЛУ — РП10 (тип разъёма, серия), 22 (число контактов), ЛУ (угловой корпус с ловителем/вилки‑розетки в угловом кожухе). При наличии дополнительных букв: П — изолятор из термопластмассы; О — олово‑висмутовое покрытие; З — замок для фиксации сочленения.

Механика и надёжность

• Ресурс сочленений/расчленений — сотни циклов (в технической документации обычные значения порядка 500 циклов или более), срок хранения и наработка по температуре указываются в паспорте изделия и зависят от производителя и исполнения.

Практические замечания (коротко)

• При проектировании обратите внимание на: тип корпуса (металл/пластик), направление вывода кабеля (ЛУ — угловой), материал контактов (серебро vs олово‑висмут) и тип изолятора (П или карболит). Это влияет на стойкость к коррозии, пайку и механическую прочность соединения.

• Для точных размеров (чертёж, положение отверстий, шаги контактов и посадочные габариты) используйте технический паспорт конкретного производителя или ГОСТ‑документацию серии РП10 — они содержат все габаритные и монтажные размеры.

Если нужно, могу:

• прислать габаритный чертёж и таблицу контактов (вырезки из техпаспорта) для конкретного производителя; или

• подобрать модификации (серебрение/олово, металл/пластик корпуса, розетка/вилка, с замком/без) под ваше применение.

Источники: сведения по серии РП10 и модификации РП10-22ЛУ из открытых технических описаний и паспортов производителей разъёмов РП10.
