Назначение

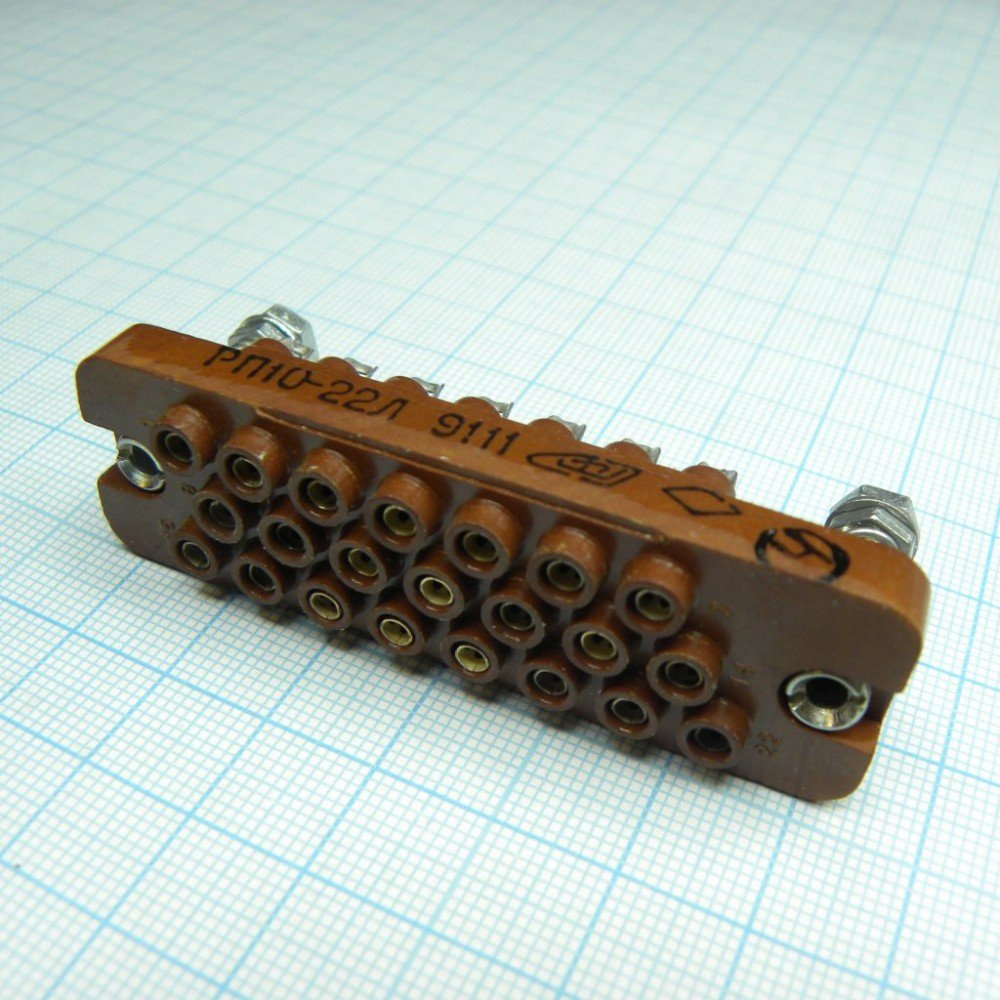

РП10-22ЛУ корпус — это составная часть прямоугольного низкочастотного соединителя серии РП10, рассчитанного на 22 контакта. Корпус выполняет функцию механической оболочки, которая объединяет изолятор с контактами, защищает их от внешних воздействий и обеспечивает правильное взаимное положение соединяемых частей. Изделие применяется в цепях постоянного, переменного и импульсного тока, где требуется надёжное многоконтактное соединение силовых и сигнальных линий одновременно.

Корпус встречается в исполнениях как для вилки, так и для розетки, что позволяет компоновать ответные части разъёма в пределах одной серии. Артикул изделия — 91377, категория — РП.

Расшифровка обозначения

Маркировка РП10-22ЛУ читается следующим образом:

• РП10 — тип соединителя: ручного сочленения, прямоугольный, низкочастотный.
• 22 — количество контактов.
• Л — наличие ловителя, то есть направляющих элементов для точного сочленения.
• У — угловой корпус, с угловым выходом кабеля или жгута.

Конструктивные особенности

Корпус может быть металлическим литым или пластмассовым. По направлению вывода кабеля различают прямые и угловые исполнения; в данном случае реализован угловой вариант, что удобно при ограниченном пространстве и необходимости уложить жгут под углом к оси разъёма.

Для фиксации сочленённого положения в ряде исполнений предусмотрены замки. Направляющие элементы, обозначенные в маркировке буквой Л, помогают избежать перекоса при стыковке и снижают риск повреждения контактной пары. Корпус обеспечивает механическую прочность узла и стабильность контакта при вибрациях и других нагрузках.

Основные параметры серии РП10-22

Для серии РП10-22 обычно указывают следующие характеристики:

• рабочий ток — до 15 А на контакт;
• рабочее напряжение — до 1500 В;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10000 МОм;
• климатическое исполнение — УХЛ или В;
• рабочая температура — примерно от минус 60 до плюс 125 градусов Цельсия;
• ресурс сочленений и расчленений — порядка 500 циклов.

Применение

Соединители на базе такого корпуса используют в аппаратуре, где нужен надёжный многоконтактный разъём для силовых и сигнальных цепей. Их часто ставят в промышленном оборудовании, блоках управления, приборах и других узлах с повышенными требованиями к механической прочности и стабильности контакта.

Что проверить при подборе

При выборе важно убедиться в совместимости корпуса с остальными частями разъёма. Стоит проверить:

1. Тип изделия: вилка или розетка.
2. Исполнение корпуса: прямой или угловой.
3. Материал изолятора: термопластмасса или карболит.
4. Покрытие контактов: серебро или олово-висмут.
5. Наличие замка и ловителя.
6. Совместимость по числу контактов и шагу.

Учёт этих параметров позволяет правильно скомплектовать разъём и избежать несовместимости ответных частей.
