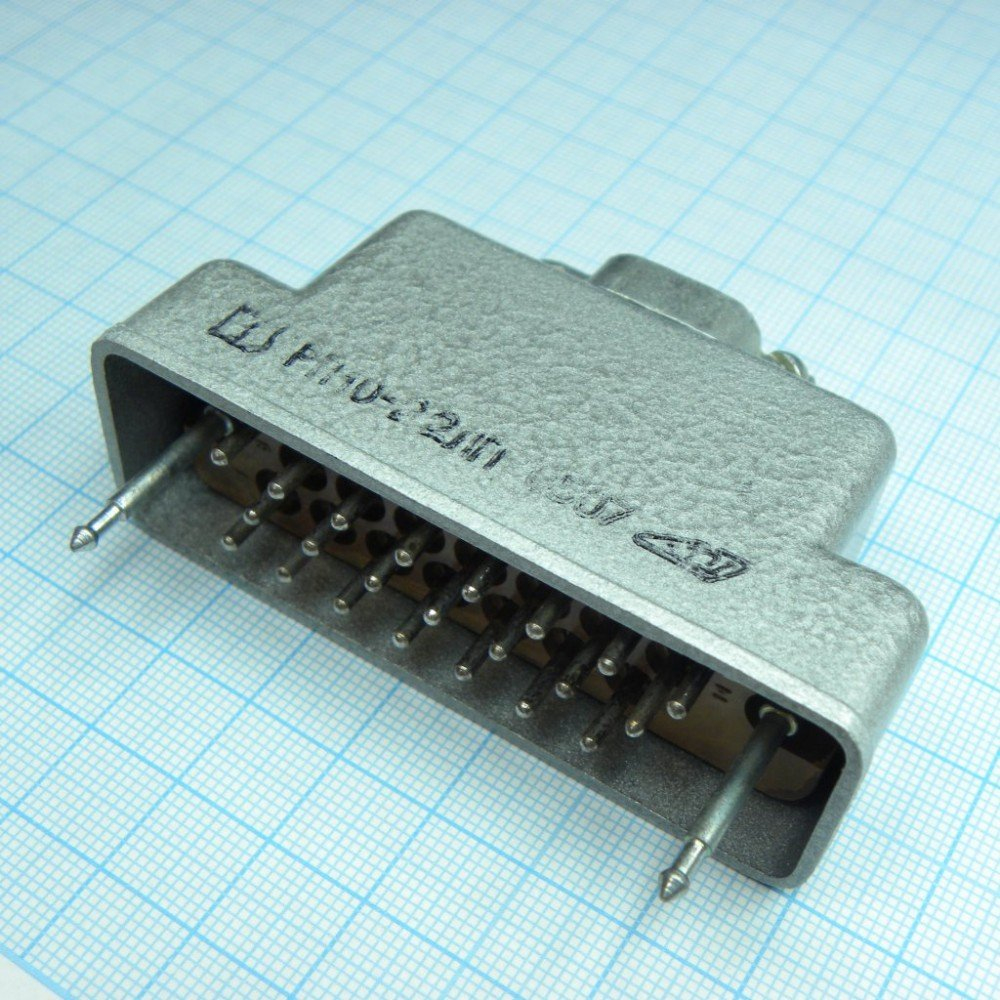

РП10-22ЛП ВИЛКИ 90-92г

Цена: ПОД ЗАКАЗ

В наличии: 176 шт.

Технические характеристики

РП10-22ЛП Вил.

РП10-22ЛП — это прямоугольный низкочастотный разъём серии РП10 в исполнении «вилка» на 22 контакта с термопластичным (карболит/ЛП) изолятором и прямым кожухом; предназначен для внутреннего монтажа в аппаратуру, выдерживает до 15 А и до ~1500 В и рассчитан на длительную эксплуатацию в жестких климатических условиях.

Конструкция и назначение

Тип разъёма: прямоугольный низкочастотный, вилка (часть пары «вилка — розетка»).
Назначение: соединение/разъединение электрических цепей постоянного, переменного (низкой и средней частоты) и импульсного тока в радио- и электроаппаратуре.

Основные электрические характеристики

Количество контактов: 22.
Номинальный рабочий ток на контакт: 15 A.
Номинальное рабочее напряжение: порядка 1500 V (обозначается как рабочее напряжение до ~1500 В).
Сопротивление контактов: типично не более ~4 mΩ (встречается в паспортах как 4 mΩ).
Сопротивление изоляции: не менее 10000 MΩ в нормальных условиях.
Электрическая прочность изоляции: примерно 2700–3800 V.

Механические и конструктивные параметры

Шаг между рядами контактов: 5,5 mm; шаг контактов в ряду: 6,4 mm.
Количество рядов: 3.
Материал контактов: латунь с покрытием (серебро или сплав олова-висмута).
Изолятор: карболит / термопластичный материал (в маркировке «ЛП» или «П-О» указывают материал изолятора и покрытие).
Кожух: прямой металлический или пластмассовый кожух; цвет — серый или коричневый в зависимости от исполнения.
Метод монтажа проводов: пайка на хвостовики контактов; способ монтажа изделия — внутренний, объемный монтаж.

Климатические и эксплуатационные данные

Диапазон рабочих температур: примерно от −60…−65 °C до +85…+125 °C (в зависимости от режима и допустимого перегрева контактов).
Климатическое исполнение: УХЛ (и варианты «В» по ГОСТ для некоторых партий).
Относительная влажность: выдерживает 98% при +35 °C.
Ударная и вибрационная стойкость заявлены в ТЗ (вибрация 1–2500 Hz, ускорение 18 g и т. п.).

Надёжность и ресурс

Ресурс (число сочленений/расчленений): около 500 циклов.
Минимальная наработка (гарантийная): ~12 000 часов.
Срок хранения (гарантийный): до 25 лет.

Вариа

Описание

Назначение и область применения

РП10-22ЛП — это прямоугольный низкочастотный разъём серии РП10 в исполнении «вилка» на 22 контакта с термопластичным изолятором и прямым кожухом. Изделие предназначено для внутреннего объёмного монтажа в радиоэлектронную аппаратуру и служит для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Разъём используется в составе контактной пары «вилка — розетка» и рассчитан на длительную эксплуатацию в жёстких климатических условиях.

Конструкция предусматривает пайку проводов на хвостовики контактов. Изолятор выполнен из карболита либо аналогичного термопластичного материала, что отражено в маркировке «ЛП». Прямой кожух обеспечивает удобный доступ к контактным хвостовикам при монтаже. Изделие ориентировано на применение в промышленной, измерительной и связной аппаратуре, где требуется надёжное разъёмное соединение с повышенной токовой нагрузкой.

Электрические и механические характеристики

Разъём имеет 22 контакта, расположенных в три ряда. Шаг контактов в ряду составляет 6,4 мм, шаг между рядами — 5,5 мм. Контакты изготовлены из латуни с покрытием серебром или сплавом олова-висмута, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению.

Номинальный рабочий ток на контакт: 15 А.
Номинальное рабочее напряжение: до 1500 В.
Сопротивление контактов: не более 4 мОм.
Сопротивление изоляции: не менее 10000 МОм в нормальных условиях.
Электрическая прочность изоляции: от 2700 до 3800 В.
Количество рядов контактов: 3.

Кожух разъёма прямой, металлический или пластмассовый, цвет — серый или коричневый в зависимости от конкретного исполнения и партии. Способ монтажа изделия — внутренний, объёмный, с пайкой проводников на контактные хвостовики.

Климатические условия и эксплуатационные параметры

Разъём РП10-22ЛП вилки рассчитан на работу в диапазоне температур от минус 60 до плюс 125 градусов Цельсия в зависимости от режима эксплуатации и допустимого перегрева контактов. Климатическое исполнение соответствует категории УХЛ, для отдельных партий — варианту «В» по ГОСТ. Изделие выдерживает относительную влажность 98 процентов при температуре плюс 35 градусов Цельсия.

Конструкция сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 2500 Гц с ускорением 18 g, а также при ударных воздействиях, предусмотренных техническим заданием. Ресурс разъёма составляет около 500 циклов сочленений и расчленений. Минимальная гарантийная наработка — 12000 часов, гарантийный срок хранения — до 25 лет.

Маркировка и особенности исполнения

Артикул изделия — 91207, категория — РП. Маркировка «ЛП» указывает на материал изолятора — термопластичный карболит. Исполнение «вилка» определяет ответную часть для розетки серии РП10 с соответствующим количеством контактов и типом кожуха. Изделие выпускалось в период с 1990 по 1992 год.

Прямоугольная форма корпуса и трёхрядная схема расположения контактов обеспечивают компактность при высокой плотности соединений. Разъём предназначен для стационарного применения внутри аппаратуры и не требует дополнительных крепёжных элементов помимо штатных, предусмотренных конструкцией кожуха.
