РП10-22ЛП ОТК корпус

Коротко: РП10-22ЛП — это прямоугольный низкочастотный разъём серии РП10 с 22 контактами, корпусом с прямым выходом кабеля и укрепляющими (направляющими) «ловителями»; выпускается по техусловиям бР0.364.025/ТУ и обычно принимается по ОТК.

Назначение и применение

• Предназначен для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока; применяется в приборах и аппаратах, где требуются компактные многоконтактные соединения.

• Число контактов — 22, серия РП10 (низкочастотные прямоугольные разъёмы).

Конструкция и материалы

• Корпус — вариант с прямым выходом кабеля (обозначение «П»), с ловителями/направляющими (обозначение «Л»). Материал изолятора — карболит (коричневый), кожух обычно алюминиевый или карболитовый в зависимости от модификации.

• Контакты — латунные, с серебряным покрытием; диаметр контактных выводов около 1,5 мм.

• Шаг и расположение контактов: несколько рядов (обычно 3 ряда для 22 контактов), шаг между рядами и в ряду характерен для РП10 (примерно 5,5 мм между рядами, 6,4 мм в ряду).

Электрические характеристики

• Номинальное рабочее напряжение до примерно 1500 V (в зависимости от конкретной модификации и ТУ).

• Номинальный рабочий ток на контакт — порядка 15 A.

• Сопротивление контактов не более ~4 мΩ; сопротивление изоляции — большие величины (в источниках указывают порядка 10 000 MΩ в нормах испытаний).

Механические и климатические параметры

• Габариты — примерный размер корпуса около 75×26×56 мм (зависят от модификации).

• Температурный диапазон эксплуатации: примерно от −60 до +125 °C; климатическое исполнение УХЛ (в общем ряде изделий серии).

• Ресурс — порядка сотен циклов сочленений (в одном описании указано ~500 сочленений) и минимальная наработка в часах (встречается значение ~12 000 ч в ТУ).

Монтаж и конструктивные детали

• Электрический метод соединения — пайка на контакты или врубной/втулочный монтаж в зависимости от исполнения; крепление корпуса — винтовое с установочными отверстиями (диаметр ~3,2 мм, расстояние между отверстиями в спецификации около 58 мм).

• Наличие направляющих штырей («ловителей») облегчает стыковку и обеспечивает механическую соосность вилки и розетки. Обозначения в маркировке: Л — с ловителями, П — прямой выход кабеля, У — угол (если есть).

Документация и приёмка

• Изготавливается по отраслевым ТУ и у ряда поставщиков указывается приёмка «ОТК» (внутризаводская проверка качества).

• Для точного проектирования и постановки на изделие рекомендуется использовать фирменные чертежи и паспорт (ТУ/паспорт) конкретного производителя — размеры посадочных отверстий, расположение контактов и допуски иногда варьируются между изготовителями.

Иллюстрация (пример)

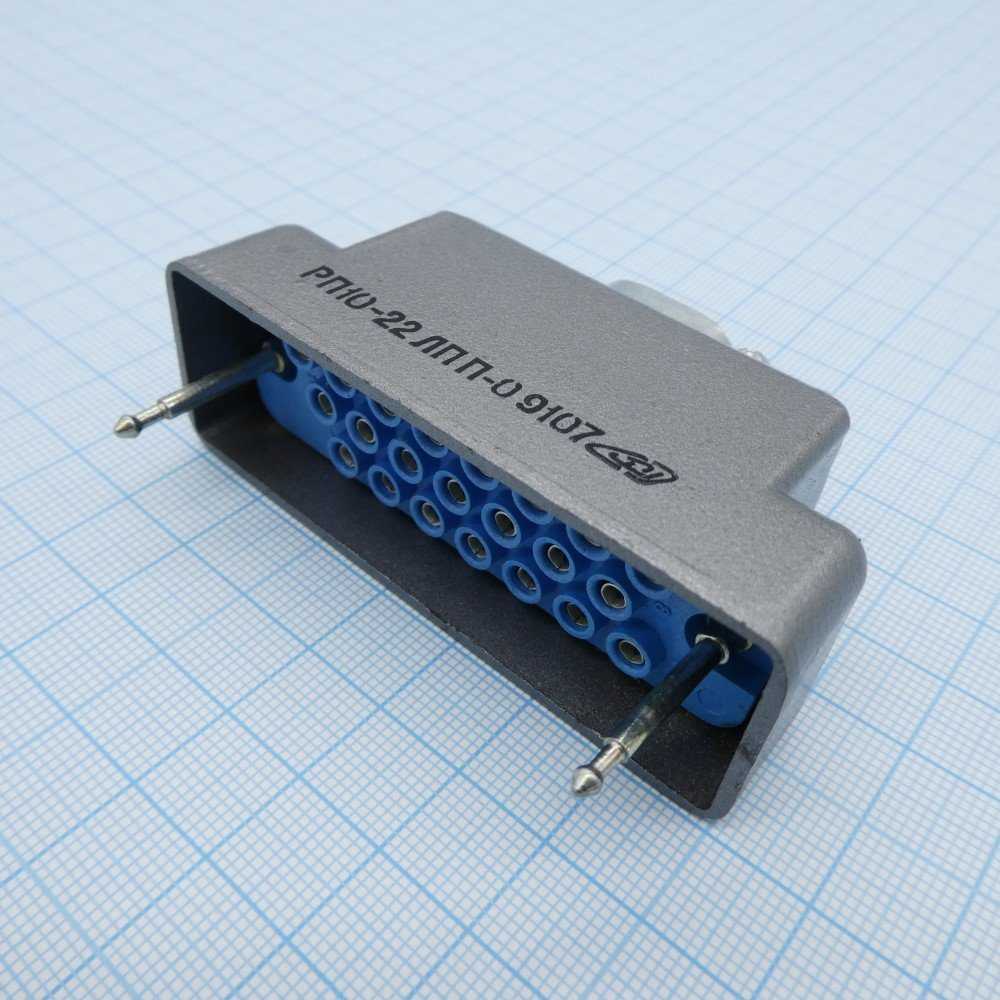

• Пример фотографии и вид разъёма показывает прямоугольный корпус с тремя рядами контактов и двумя направляющими штырями по краям; маркировка содержит «РП10-22ЛП…» на корпусе.speckip
