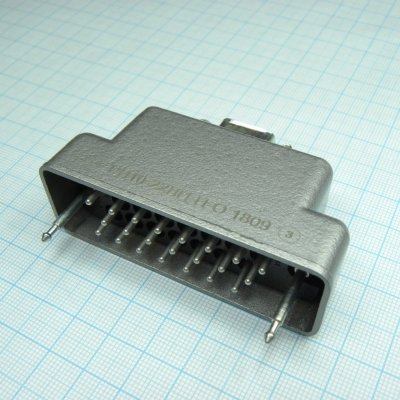

РП10-22ЛП-О Вил. Кор. олово

РП10-22ЛП-О — это прямоугольный низкочастотный соединитель типа вилка для внутреннего монтажа, рассчитанный на 22 контакта. У него прямой кожух, наличие ловителей для облегчения сочленения и покрытие контактов олово-висмут.

Что означает обозначение

• РП10 — серия ручного сочленения общего назначения, низкочастотная, прямоугольная.

• 22 — количество контактов.

• Л — наличие ловителей, то есть направляющих элементов для точной стыковки.

• П — прямой выход кабеля / прямой кожух.

• О — покрытие контактов олово-висмут.

Основные особенности

• Предназначен для работы в цепях постоянного, переменного и импульсного тока.

• Номинальные параметры для этой серии обычно указываются как до 1500 В и до 15 А на контакт.

• Подключение проводов выполняется пайкой к хвостовикам контактов.

• Соединители серии РП10 выпускаются в климатических исполнениях для различных условий эксплуатации, включая УХЛ и В.

Практический смысл

Такая вилка обычно применяется там, где нужен надежный многоконтактный разъем с фиксацией, понятной ориентацией при соединении и устойчивостью к многократным циклам стыковки. Для монтажа и обслуживания это удобный вариант именно благодаря ловителям и прямому исполнению корпуса.

Если нужно, могу отдельно разобрать схему контактов, совместимую розетку и буквенно-цифровую расшифровку именно для исполнения “(12)” .
