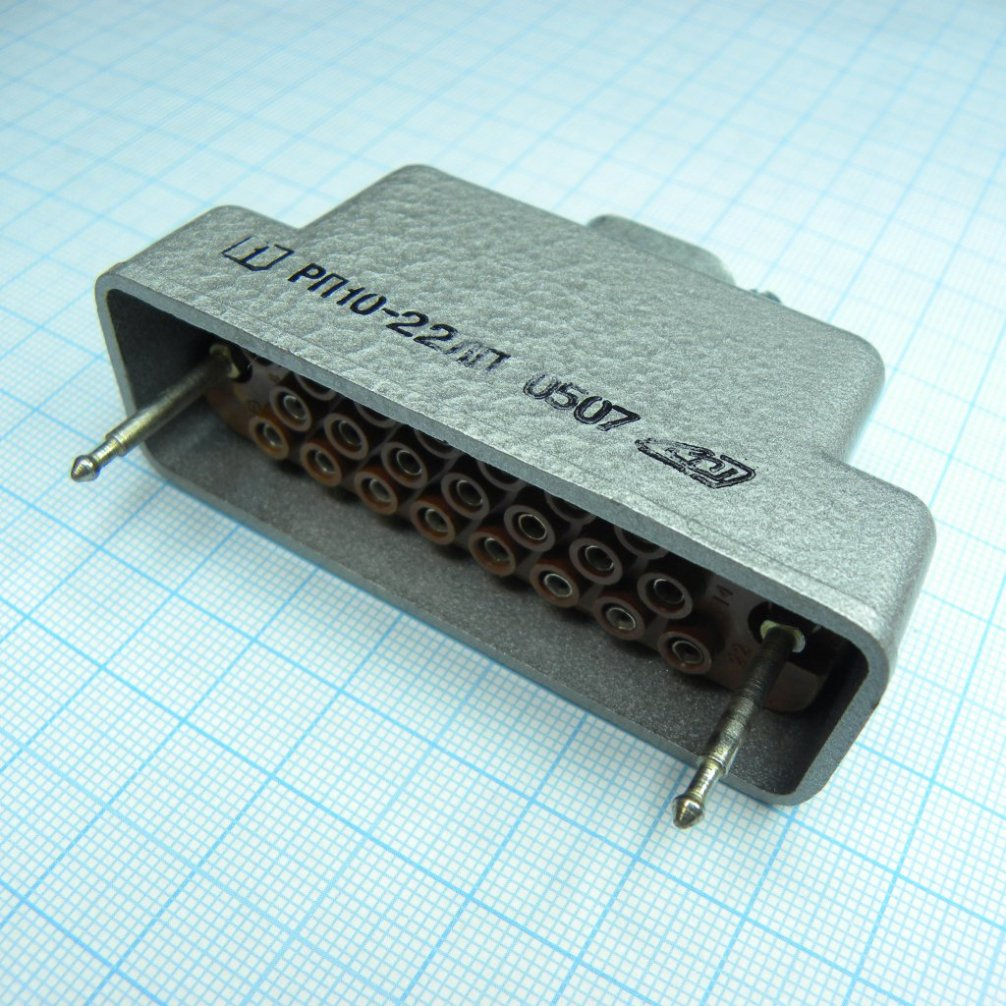

РП10-22ЛП корпус серый с креп.

РП10-22ЛП — это прямоугольный низкочастотный соединитель типа вилка на 22 контакта, обычно с ловителями и прямым кожухом. В варианте с серым корпусом речь идет о металлическом кожухе, а изолятор у этой модификации, как правило, карболитовый, коричневого цвета.

Конструкция

У этой версии корпус выполнен с прямым выходом кабеля, а материал кожуха — алюминий, окрашенный в серый цвет. Контакты латунные, с серебряным покрытием, шаг между рядами 5,5 мм, шаг в ряду 6,4 мм, всего 3 ряда и 22 контакта.

Электрические параметры

По данным каталога, для РП10-22ЛП указаны рабочее напряжение до 1500 В и рабочий ток до 15 А. Сопротивление контактов — не более 4 мОм, сопротивление изоляции — 10000 МОм, электрическая прочность изоляции — 2700–3800 В.

Габариты и монтаж

Габаритные размеры изделия составляют 75 × 26,2 × 55,6 мм, при массе около 61 г. Монтаж — объемный, электрическое соединение выполняется пайкой, а сочленение — врубное.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от -60 до +125 °C, климатическое исполнение — УХЛ 2.1. Заявлены ресурс до 500 сочленений-расчленений и минимальная наработка 12000 часов.

Что важно знать

Маркировка РП10-22ЛП обычно читается как серия РП10, 22 контакта, наличие ловителей и прямого кожуха. Если нужен именно вариант “корпус серый”, это соответствует исполнению с алюминиевым кожухом серого цвета, а не отдельной электрической модификации.
