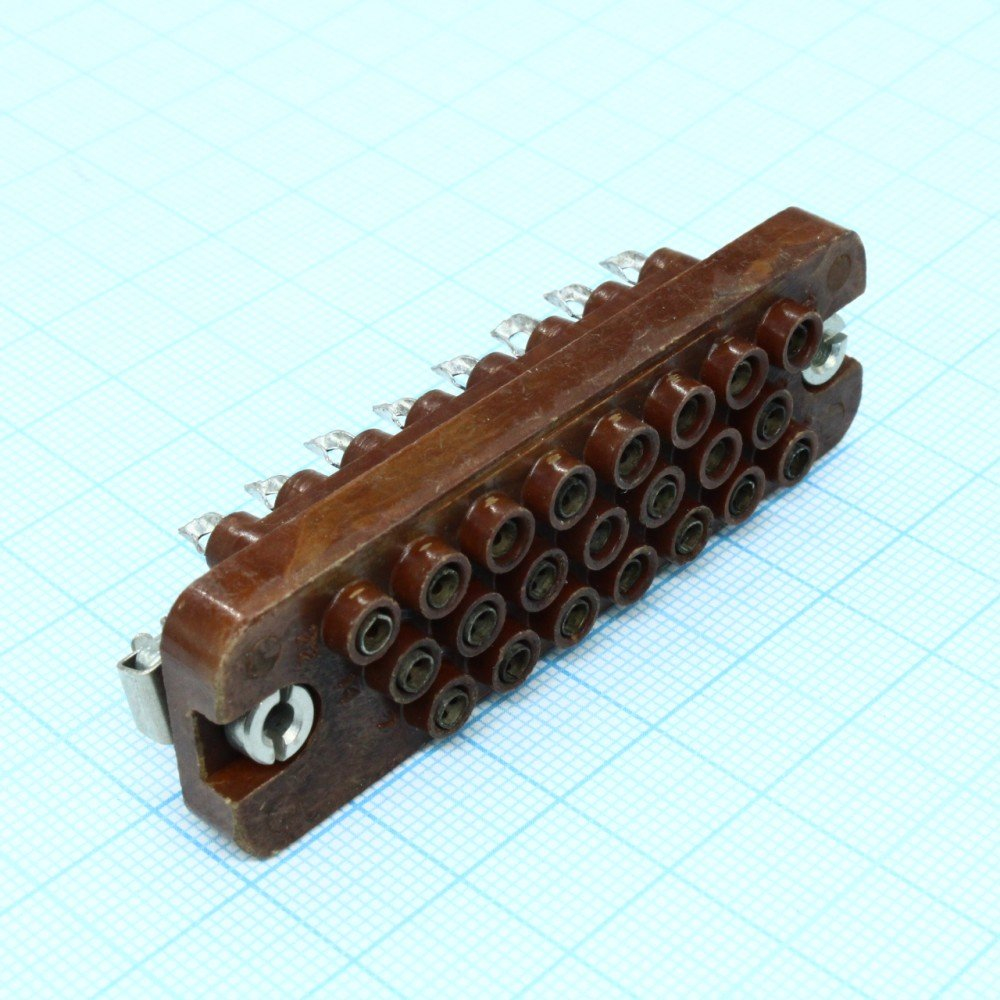

РП10-22 "З" Вил. ОТК

РП10-22 «З» Вил. ОТК — это прямоугольный низкочастотный соединитель ручного сочленения, обычно в исполнении вилка с 22 контактами и фиксатором сочленённого положения. Для таких изделий указывают внутренний монтаж, пайку проводов, рабочее напряжение до 1550 В и ток до 15 А.promelec+1

Что означает маркировка

• РП10 — серия прямоугольных низкочастотных соединителей общего назначения.

• 22 — количество контактов.

• «З» — наличие замка для фиксации сочленённого положения.

• В — всеклиматическое исполнение.

• ОТК — приемка отделом технического контроля; в документах это обычно обозначает обычную заводскую приемку, а не спецприемку.

Основные признаки

Такие соединители применяют в цепях постоянного тока, переменного тока и импульсных цепях. У них обычно металлический или пластмассовый кожух, есть варианты с прямым или угловым выходом кабеля, а контакты бывают с серебряным или олово-висмутовым покрытием.

Основные характеристики

• Максимальное рабочее напряжение: 1550 В.

• Максимальный рабочий ток: 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

• Рабочая температура: примерно от -60 до +85 °C, а в расширенном диапазоне хранения и эксплуатации может указываться до +125 °C.

• Ресурс: около 500 сочленений-расчленений, минимальная наработка — 12000 часов.

Практический смысл для вас

Если вам нужен именно РП10-22 «З» Вил. ОТК , то ключевые параметры для проверки — это наличие замка, 22 контакта, исполнение под пайку и соответствие ТУ/приемке ОТК. Для подбора ответной части важно сверять тип: вилка должна работать в паре с соответствующей розеткой той же серии и числа контактов.
