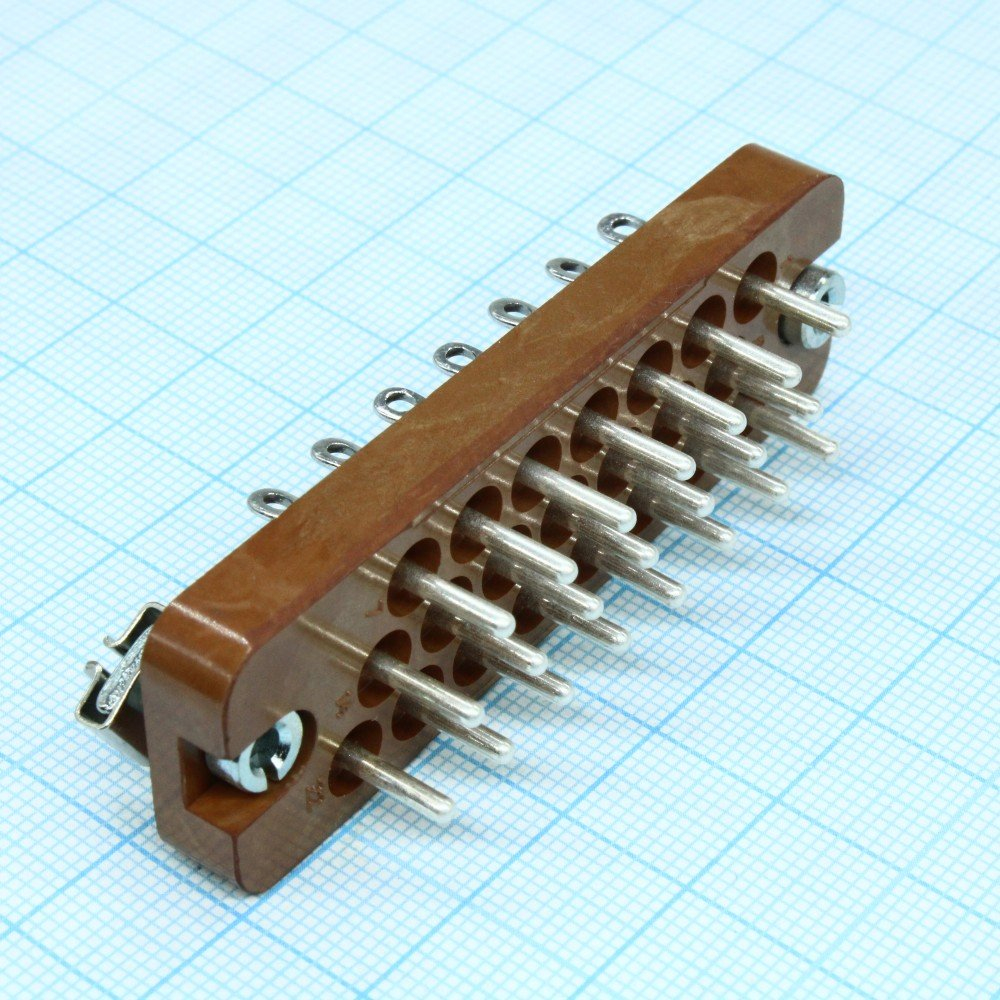

РП10-22 "З" Вил.

РП10-22 "З" — это низкочастотный прямоугольный ручной соединитель серии РП10 с 22 контактами и замком (обозначение «З»), применяемый для внутреннего монтажа в цепях постоянного, переменного и импульсного тока до примерно 1500 В и током до ~15 А.

Назначение и область применения

• Предназначен для прямого соединения проводов и жгутов в низкочастотных электрических цепях, где требуется надежная съёмно‑соединительная аппаратура с фиксацией сочленённого положения (замок).

• Используется в промышленной электронике, аппаратуре управления, измерительных и коммутационных шкафах, а также в оборудовании, где важна высокая изоляция и механическая надёжность.

Конструкция и обозначение

• Серия: РП10 — ручные низкочастотные прямоугольные разъёмы; цифра 22 — число контактов; буква «З» — наличие фиксирующего замка.

• Возможны варианты исполнения: с корпусом или без корпуса, с прямым или угловым выходом кабеля, с ловителем/направляющими и разными покрытиями контактов (олово, серебро и т.п.). Обозначения в маркировке добавляют эти опции (напр., Л — ловитель, У — угловой выход, П — корпус с прямым выходом, О — покрытие контактов).

Электрические характеристики (типичные)

• Максимальное рабочее напряжение (амплитудное) порядка 1500–1550 В.

• Максимальный рабочий ток порядка 15 А на контакт (зависит от исполнения и контактов).

• Сопротивление контактов — небольшое (порядка миллиом), обычно не более нескольких мОм; сопротивление изоляции — тысячи МОм (типично ≥10000 МОм в нормальных условиях).

Механические и климатические характеристики

• Температурный диапазон эксплуатации широк: примерно от −60 °C до +85…+125 °C в зависимости от конкретного исполнения и учёта перегрева контактов.

• Количество циклoв сопряжений/разъединений типично около 500, минимальная наработка при высоких температурах — порядка 12 000 часов; срок сохраняемости — до десятков лет.

• Разъёмы выдерживают вибрацию и механические удары согласно сертификационным требованиям для подобных изделий.

Материалы и варианты исполнения

• Корпус может быть пластмассовым (карболит, полиамид) или металлическим в литом исполнении; контакты — с разными покрытиями (олово, серебро и др.) в зависимости от требований по коррозионной стойкости и контактному сопротивлению.

• Доступны версии с и без механических замков, с различными способами монтажа контактов (пайка, объёмное прессование) и с маркировкой типа «ОТК» для прошедшего входной контроль.

Габариты и монтаж

• Это разъемы «нормальных габаритов» для внутреннего монтажа (встраиваемые вилки/розетки), габаритные размеры и шаг контактов зависят от исполнения; типичный монтаж проводов — пайкой или объемным методом, доступны исполнения с крепёжными отверстиями для установки в панель.

Пример применения (иллюстрация)

• Например, вилки РП10-22"З" используют для подключения кабельных жгутов к платам или распределительным панелям в шкафах управления, где требуется защита от самопроизвольного отсоединения за счёт замка.
