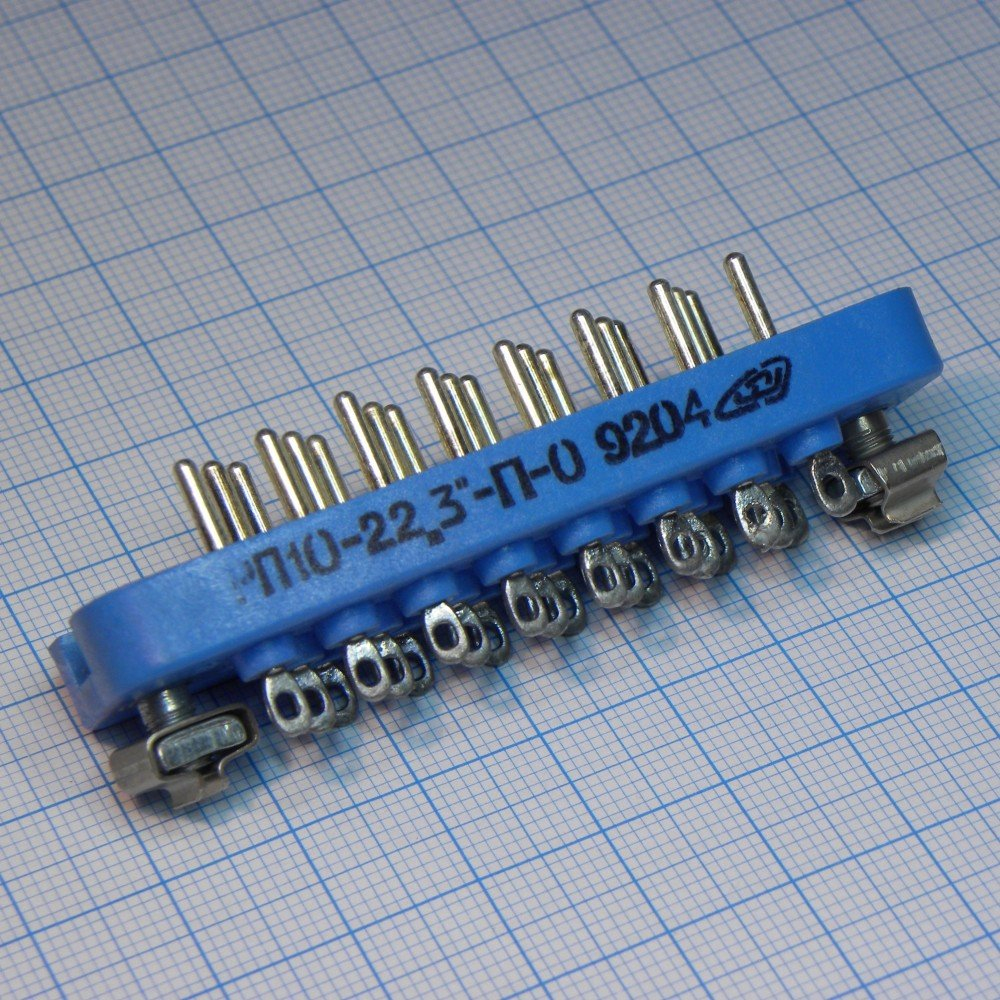

РП10-22 "З"-В Вил. ОТК

РП10-22 «З»-В Вил. ОТК — это низкочастотный прямоугольный соединитель серии РП10, обычно в исполнении вилка на 22 контакта, с замком для фиксации сочлененного положения и приемкой ОТК. По обозначению это вариант для общего промышленного применения, рассчитанный на внутренний монтаж и пайку проводов, с климатическим исполнением В .

Что означает обозначение

• РП10 — серия прямоугольных низкочастотных соединителей ручного сочленения.

• 22 — количество контактов.

• З — наличие замка для фиксации сочлененного положения.

• В — климатическое исполнение «всеклиматическое».

• Вил. — вилка, то есть ответная часть соединителя в виде штырьевой половины.

• ОТК — приемка отделом технического контроля; в карточках изделий это обычно указывается как вид приемки «1».

Основные характеристики

Для РП10-22 указываются такие параметры: рабочее напряжение до 1500–1550 В, рабочий ток до 15 А, сопротивление контактов не более 4 мОм, сопротивление изоляции не менее 10000 МОм.
Также встречаются данные по электрической прочности изоляции 2700–3800 В и диапазону рабочих температур примерно от -60 до +85...+125 °C, в зависимости от конкретного исполнения и источника.
Соединитель рассчитан на пайку, внутренний монтаж и многократное сочленение; ресурс обычно указывают около 500 циклов, минимальную наработку — 12000 часов.

Конструктивные особенности

У серии РП10 встречаются варианты с металлическим или пластмассовым кожухом, а также исполнения с ловителями и плавающими контактами.
Для конкретной позиции «РП10-22 З ВИЛКА» в описаниях часто отдельно отмечают наличие замка, прямоугольный корпус и низкочастотное назначение.
Если смотреть на старые заводские исполнения, можно встретить изолятор из карболита, серебряное покрытие контактов и объемный монтаж с пайкой.

Практический смысл для подбора

Для замены или подбора ответной части важно сверять не только число контактов, но и наличие замка, тип кожуха, исполнение по климату и приемке ОТК.
У РП10-22 есть несколько близких модификаций, и внешне они могут быть похожи, но отличаться покрытием контактов, корпусом и направляющими элементами.
Если нужен именно промышленный вариант с проверкой по ОТК, лучше ориентироваться на полное обозначение на корпусе и на паспорт или ТУ изделия.
