Назначение

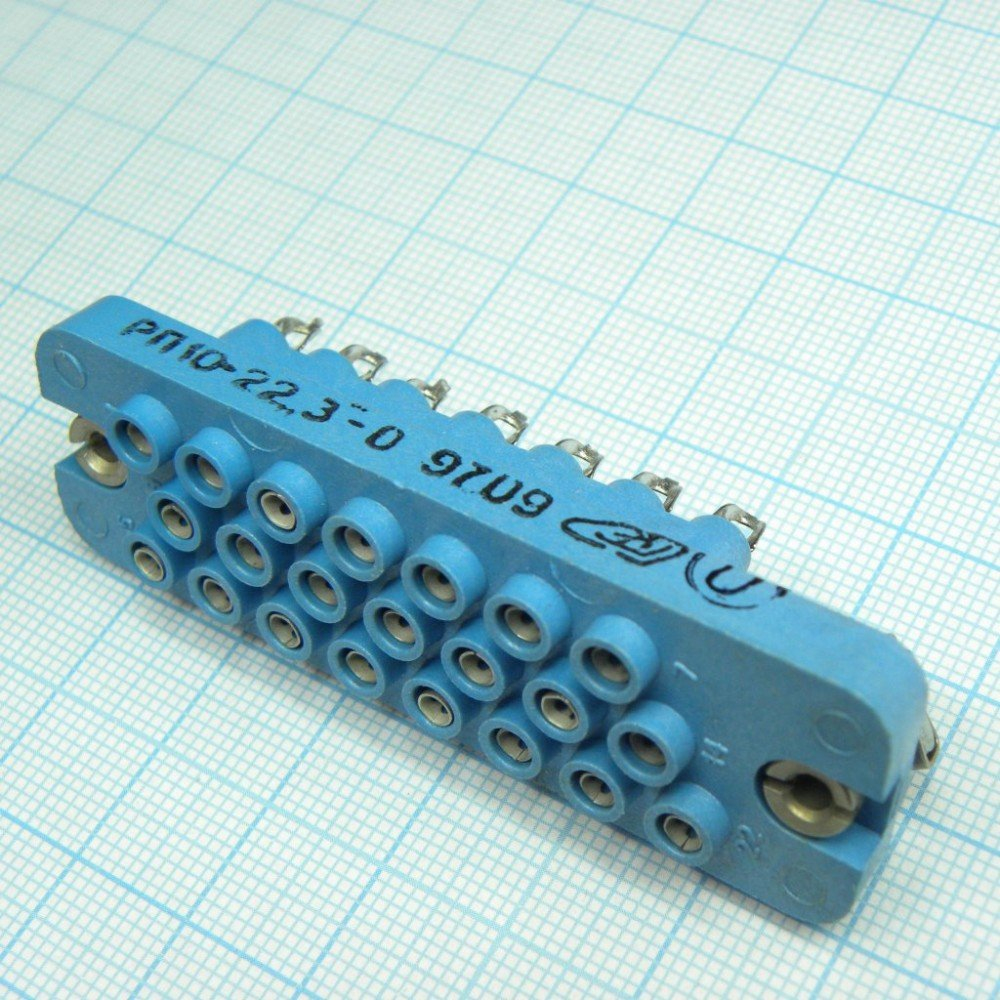

РП10-22 "З" — это стандартная низкочастотная прямоугольная розетка серии РП10 с 22 контактами и фиксационным замком. Изделие предназначено для ручного сочленения разъёмов в радио- и электроаппаратуре при напряжениях до примерно 1500 В и токе до примерно 15 А на контакт.

Розетка является частью парного разъёма серии РП10 и служит для соединения и разъединения электрических цепей в аппаратах общего и специального назначения. Буква "З" в обозначении указывает на наличие замка для фиксации сочленённого положения, что предотвращает самопроизвольное разъединение при вибрации и механических воздействиях.

Подтверждённые особенности

• Количество контактов: 22.
• Шаг между рядами контактов: примерно 5,5 мм.
• Шаг между контактами: примерно 6,4 мм.
• Номинальное напряжение: до примерно 1500 В.
• Номинальный ток на контакт: около 15 А.
• Контактное сопротивление: порядка 0,004 Ом.
• Покрытие рабочих поверхностей контактов: обычно серебро или сплав олово-висмут.
• Наличие замка для фиксации сочленённого положения (индекс "З").
• Возможные исполнения корпуса: металлический литой или пластмассовый.
• Возможные варианты вывода кабеля: прямой (П) или угловой (У).
• Наличие ловителей и направляющих для правильной состыковки.
• Возможны плавающие контакты для улучшения надёжности соединения.
• Климатические исполнения по ГОСТ: обычно УХЛ или В.
• Различные приёмки и категории качества: ОТК, ВП и другие.

Электрические и конструктивные параметры

Розетка РП10-22 "З" рассчитана на работу в низкочастотных и импульсных цепях с частотами до нескольких мегагерц. Контактная группа обеспечивает стабильное электрическое соединение благодаря покрытию рабочих поверхностей серебром или сплавом олово-висмут, а также применению плавающих контактов в отдельных исполнениях.

Конструкция корпуса может быть выполнена из металла методом литья или из пластмассы. Для облегчения правильного сочленения предусмотрены ловители и направляющие штыри. Замок фиксирует разъём в сочленённом положении, что особенно важно в условиях повышенной вибрации и механических нагрузок.

Монтаж и подключение

Подсоединение проводов к контактам обычно выполняется пайкой к хвостовику контакта. Существуют варианты исполнения для печатной платы или кабельного вывода. Для улучшения контакта применяют ловители и плавающие контакты, а корпус может иметь замок и направляющие штыри для надёжного и правильного состыковывания.

Применение

Розетка широко применяется в радиоэлектронной аппаратуре, измерительных приборах и специальной технике для низкочастотных и импульсных цепей. При подборе конкретного исполнения следует обращать внимание на покрытие контактов, тип корпуса (металл или пластик), наличие ловителей, климатическое исполнение и соответствие техническим условиям производителя.

Пример обозначения: РП10-22З-П, где РП10 — серия, 22 — число контактов, З — замок, П — прямой кожух. Дополнительные буквы могут указывать материал изолятора (П — термопласт), покрытие контактов (О — олово-висмут) и другие параметры.

Условия эксплуатации и хранения

Изделие выпускается в климатических исполнениях по ГОСТ, обычно УХЛ или В. Сроки хранения и наработка указываются в технических условиях производителя; в описаниях встречается гарантийный срок хранения до 25 лет. Год выпуска указан в характеристиках: 2021.

Артикул: 91332. Категория: РП. Производитель: не указано.
