РП10-22 "З" Роз.

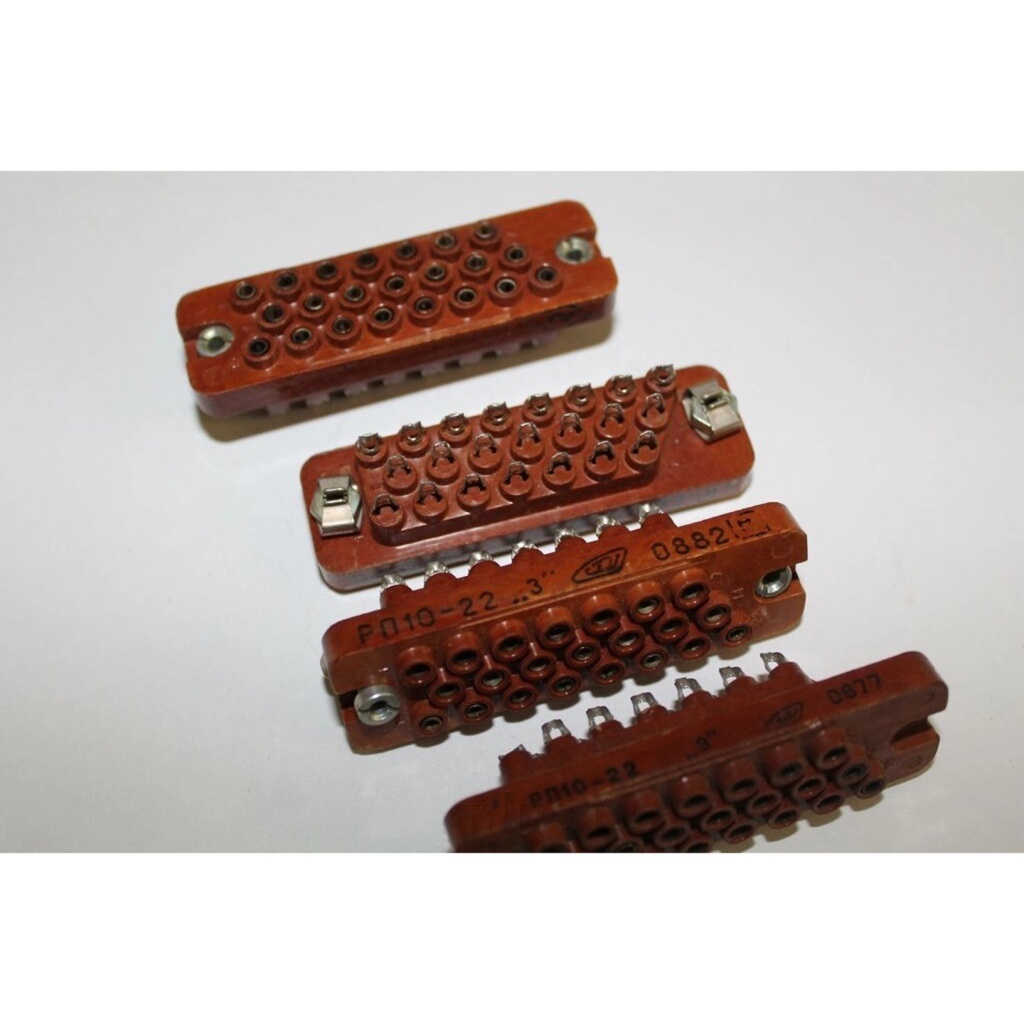

РП10-22 «З» — это прямоугольный низкочастотный соединитель ручного сочленения, который выпускается как вилка и розетка для внутреннего монтажа. Буква «З» в обозначении означает наличие замка, фиксирующего соединённое положение.

Назначение

Этот разъём применяют для соединения и разъединения электрических цепей в аппаратуре общего и специального назначения. Он рассчитан на работу в цепях постоянного, переменного тока частотой до 3 МГц и импульсных цепях.

Основные параметры

• Количество контактов: 22.

• Номинальное напряжение: до 1500 В.

• Номинальный ток: 15 А на контакт.

• Сопротивление контактов: около 0,004 Ом.

• Покрытие контактов: серебро или олово-висмут, в зависимости от исполнения.

Конструкция

Соединители РП10-22 могут иметь металлический литой или пластмассовый кожух, а также прямой или угловой выход кабеля. В конструкции предусмотрены ловители и плавающие контакты, а соединение проводов выполняется пайкой.

Расшифровка обозначения

• РП10 — тип соединителя: прямоугольный, низкочастотный, ручного сочленения.

• 22 — число контактов.

• З — замок фиксации.

• Л — ловители, если они предусмотрены в конкретном исполнении.

• П / У / УН — тип кожуха и выход кабеля: прямой, угловой или универсальный пластмассовый.

• О — покрытие олово-висмут; без буквы обычно означает серебро.

Практические особенности

Это не миниатюрный, а вполне “силовой” по назначению разъём для надёжной межблочной коммутации. Он ценится за прочную фиксацию, нормальные токовые характеристики и понятную систему исполнений, что удобно при подборе пары “вилка–розетка” под конкретную аппаратуру.
