РП10-22 Вил.

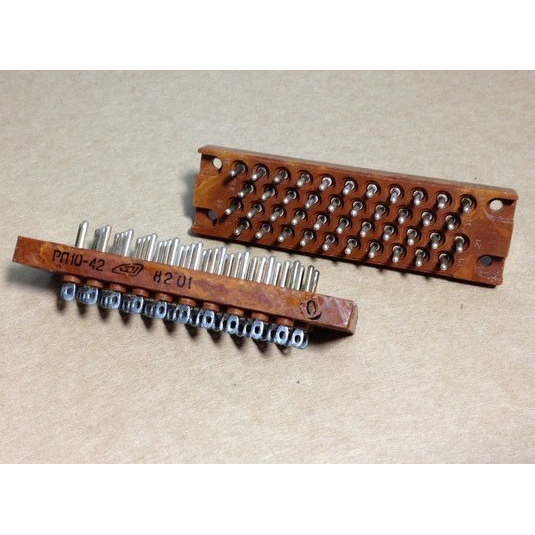

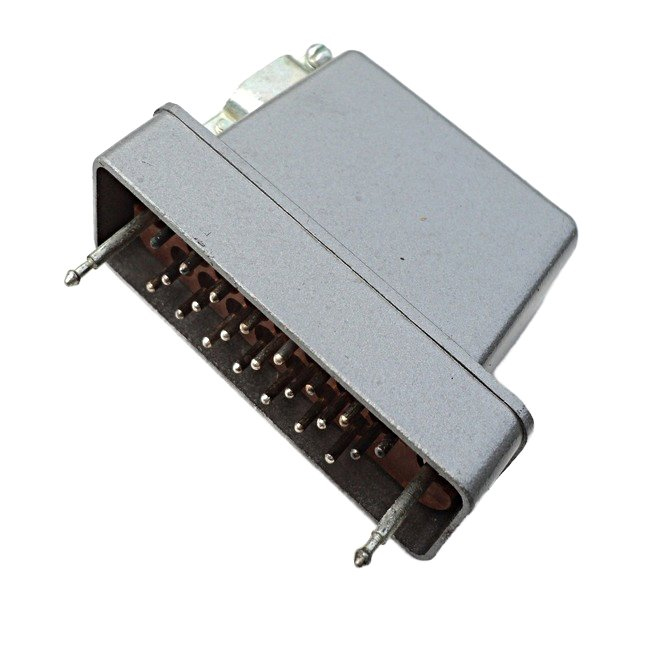

РП10-22 Вил. — это низкочастотный прямоугольный соединитель типа вилка серии РП10, рассчитанный на внутренний монтаж и ручное сочленение с ответной частью. Обычно его относят к промышленным разъёмам для цепей постоянного, переменного и импульсного тока.

Основные признаки

• Количество контактов: 22.

• Монтаж проводов: пайка, внутренний/объёмный монтаж.

• Диапазон рабочих температур: примерно от -60 до +125 °C по данным одной карточки изделия; у ряда исполнений для серии указывают от -60 до +85 °C и до +125 °C в перегрузочных режимах.

• Климатическое исполнение: УХЛ, встречается также исполнение «В» в зависимости от модификации.

Конструкция

Корпус и изолятор у таких вилок могут быть выполнены из карболита, что типично для старых и некоторых современных исполнений серии. Контакты обычно латунные, с серебряным покрытием; шаг между рядами и в ряду у 22-контактного исполнения указывается как 5,5 мм и 6,4 мм соответственно. Варианты исполнения могут отличаться наличием кожуха, замков, ловителей и формой выхода кабеля.

Электрические параметры

Для серии РП10-22 обычно приводят рабочее напряжение до 1500–1550 В, рабочий ток до 15 А, сопротивление контактов не более 4 мОм и сопротивление изоляции не менее 10000 МОм. Электрическая прочность изоляции указывается в диапазоне 2700–3800 В. Серия также рассчитана на вибрацию и механические воздействия, что делает её пригодной для промышленной аппаратуры.

Где применяется

Такие соединители используют в промышленной автоматике, распределительных и соединительных узлах, а также в аппаратуре, где нужен прочный разъём с большим числом контактов. Для старых советских и постсоветских изделий серия РП10 часто встречается в блоках управления, шкафах и кабельных сборках.
