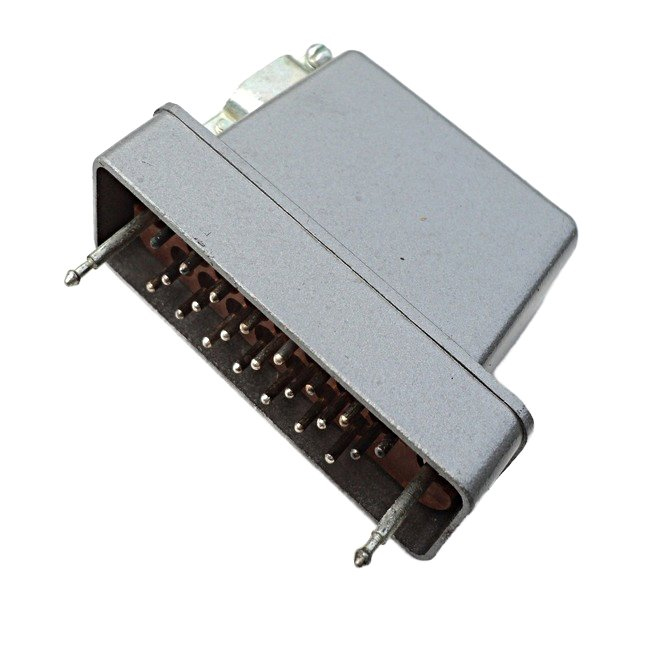

РП10-22 Вил.

РП10-22 — это низкочастотный прямоугольный соединитель типа вилка серии РП10, предназначенный для внутреннего монтажа и ручного сочленения/расчленения. У него 22 контакта, карболитовый изолятор и пайка как способ электрического монтажа; по данным каталогов, изделие рассчитано на работу в промышленной аппаратуре и цепях постоянного, переменного и импульсного тока.

Основные характеристики

По справочным данным, для РП10-22 типичны такие параметры: максимальное рабочее напряжение до 1500–1550 В, рабочий ток до 15 А, сопротивление контактов не более 4 мОм, сопротивление изоляции не менее 10000 МОм, электрическая прочность изоляции 2700–3800 В.
Также указываются диапазон рабочих температур от −60 до +125 °C, повышенная влажность до 98% при +35 °C, ресурс 500 сочленений-расчленений и минимальная наработка 12000 часов.

Конструкция

Соединитель выполнен с 22 контактами, тремя рядами контактов, шагом между рядами 5,5 мм и шагом контактов в ряду 6,4 мм.
Контакты обычно латунные, с серебряным покрытием; изолятор — карболит, коричневого цвета.
В базовом исполнении указываются объемный монтаж и пайка проводов, без замка, без ловителей и без кожуха, хотя в некоторых вариантах серии встречаются исполнения с замками и кожухом.

Назначение и применение

РП10-22 используют как надежный разъем для аппаратуры, где нужен многоконтактный низкочастотный соединитель нормальных габаритов: в промышленной электронике, блоках автоматики и другом оборудовании с внутренним монтажом.
Серия РП10 в целом относится к прямоугольным низкочастотным соединителям общего назначения, поэтому этот тип обычно выбирают там, где важны компактность, механическая прочность и стабильный контакт.

Обозначение

Маркировка «РП10-22» обычно читается как: РП — ручного сочленения, 10 — номер разработки серии, 22 — число контактов.
Дополнительные буквы в обозначении могут указывать на климатическое исполнение, конструктивные особенности корпуса или конкретный вариант сборки.

Что важно при подборе

При замене или подборе аналога стоит сверить не только число контактов, но и шаги, тип монтажа, климатическое исполнение, наличие кожуха, замка и вариант приемки.
Для совместимости особенно важны геометрия ответной части и исполнение контактов, потому что у серии РП10 встречаются разные модификации с близкими, но не полностью взаимозаменяемыми параметрами.
