РП10-22-В Вил.

РП10-22-В — это низкочастотный прямоугольный электрический соединитель (вилка) серии РП10 с 22 контактами, предназначенный для внутреннего объемного монтажа в цепях постоянного, переменного и импульсного тока; он выпускается в всеклиматическом исполнении и рассчитан на рабочее напряжение до 1500 В и ток до 15 А.

Назначение и конструкция

• Соединитель предназначен для стационарных внутренних монтажных узлов, где требуется многоконтактное надежное соединение в электроаппаратуре; корпус может быть пластмассовым (карболит) или металлическим литым, с прямым или угловым выводом кабеля.

• Обозначение РП10-22-В расшифровывается как серия РП10, 22 контакта, климатическое исполнение «В» (всеклиматическое).

Электрические характеристики

• Номинальный рабочий ток на контакт при равномерной нагрузке — до 15 А.

• Максимальное рабочее (амплитудное) напряжение — порядка 1500 В (в зависимости от приемки и исполнения может указываться до 1550 В).

• Сопротивление контактов — не более ~4 мОм; сопротивление изоляции — порядка 10 000 МОм.

Механические и эксплуатационные параметры

• Количество сочленений/расчленений (ресурс механического соединения) — порядка 500 циклов; минимальная наработка до отказа указывается в часах (например, 12 000 ч по отдельным спецификациям).

• Температурный диапазон эксплуатации — примерно от −60 °C до +125 °C (в разных исполнениях и по ТУ возможны уточнения).

• Влажность, вибрация, ударостойкость и другие климато-механические требования — рассчитаны на повышенные нагрузки: высокая влажность (до 98% при +35 °C), вибрация в широком диапазоне частот и значительных ускорений, ударные ускорения до десятков g в пиковых значениях.

Механические размеры и контакты (типичные значения)

• Количество рядов и шаги контактов: обычно 3 ряда; шаг между рядами ~5,5 мм, шаг в ряду ~6,4 мм; диаметр контактов и материал — латунь с покрытием серебром или олово-висмутом (в зависимости от исполнения).

• Габариты и монтажные размеры: типично около 68×21×20 мм (зависит от исполнения), расстояние между монтажными отверстиями — порядка 58 мм, диаметр монтажных отверстий — ~3,2 мм.

Материалы и покрытия

• Изолятор часто — карболит (коричневый) или термопластмасс, корпус — карболитовый или металлический; контакты — латунные с покрытием серебром или олово-висмутом в зависимости от варианта.

Варианты обозначений и опции

• В каталожном обозначении возможны дополнительные буквы: «З» — наличие замка для фиксации сочленения, «УН» — универсальный пластмассовый корпус, буквы, указывающие тип изолятора, покрытия контактов и климатическое исполнение. Конкретный набор букв уточняет механические и конструктивные варианты.

Применение

• Применяют в промышленной электронике, аппаратуре управления, автоматике, силовых и сигнальных цепях, где требуется многоконтактное надежное соединение с повышенными требованиями к климатостойкости и долговечности.

Иллюстрация (пример)

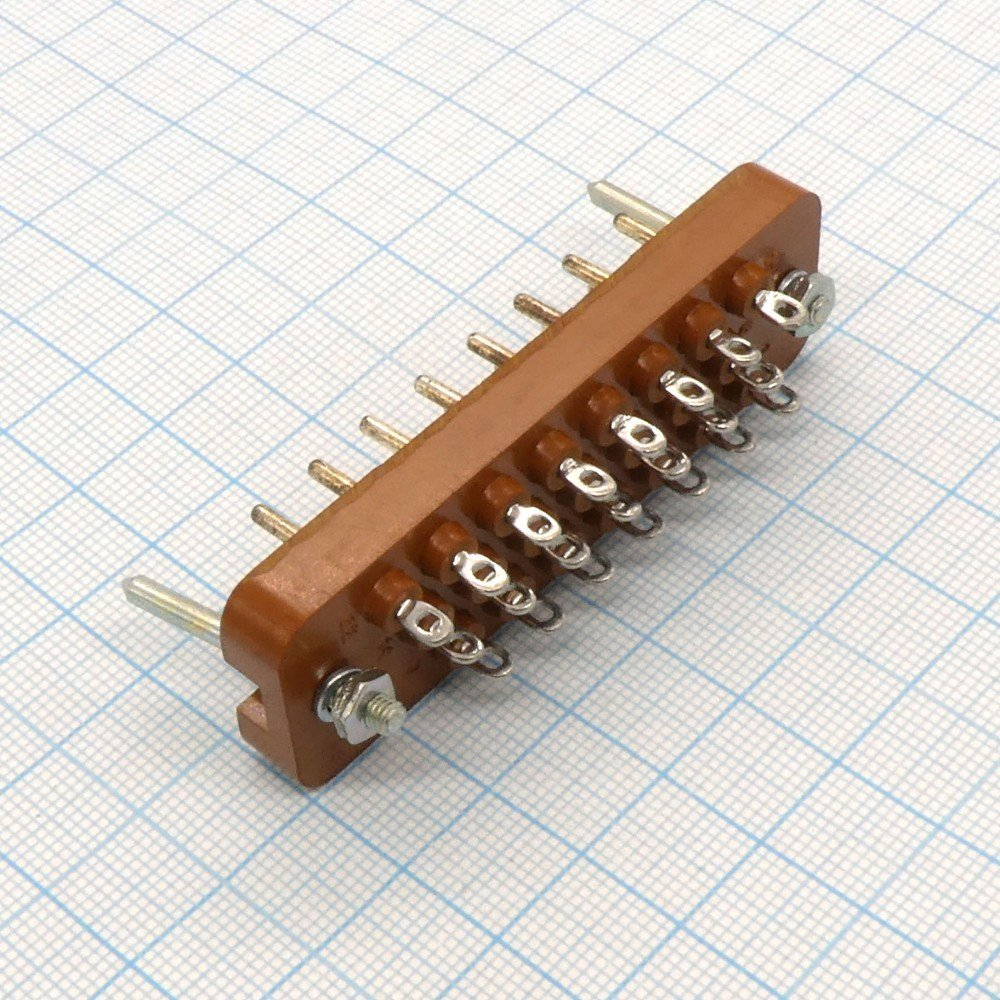

• Типичный вид — прямоугольный многоконтактный штекер коричневого цвета (при карболитовом изоляторе) с тремя рядами контактов и монтажными лапками для крепления к панели или плате.promelec+1
