Назначение

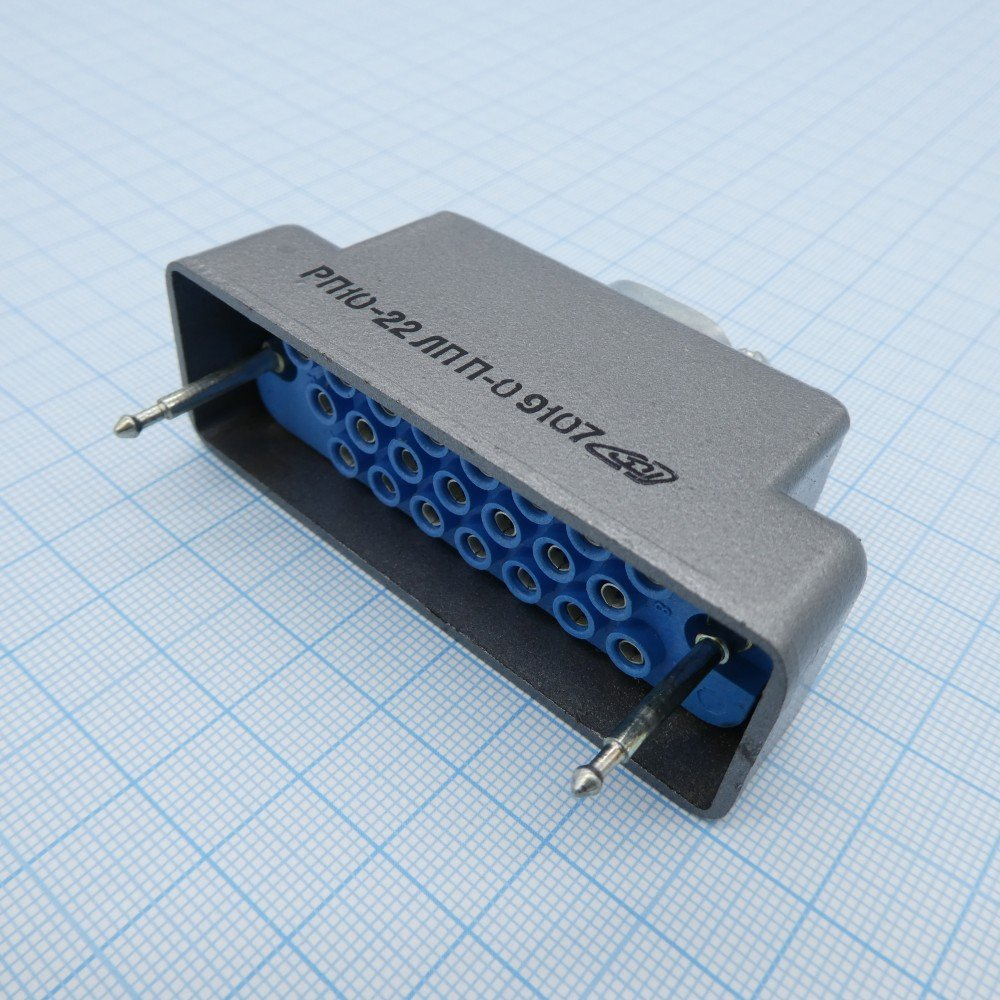

РП10-22 Розетки Синие — это прямоугольный низкочастотный разъём серии РП10 с 22 контактами, выполненный в исполнении «розетка». Изделие предназначено для внутренних монтажных соединений в электрических цепях постоянного и переменного тока с рабочими частотами до нескольких мегагерц. Разъём применяется там, где требуется многоконтактное прямоугольное соединение кабелей, жгутов и печатных плат внутри аппаратуры.

Артикул изделия — 91382, категория — РП. Производитель в предоставленных данных не указан.

Конструкция и материалы

Корпус разъёма имеет прямоугольную форму. Изоляционный вклад обычно изготавливается из карболита тёмно-коричневого цвета. Типичные размеры розетки в описанных изделиях серии составляют около 68 на 21 на 20 миллиметров.

Контакты выполнены из латуни с серебряным покрытием. Диаметр контактов составляет около 1,5 миллиметра. Шаг между рядами — около 5,5 миллиметра, шаг между контактами в ряду — около 6,4 миллиметра. Всего предусмотрено 22 контакта, расположенных в 3 рядах.

Для установки предусмотрены монтажные отверстия с центрами примерно 58 миллиметров и диаметром около 3,2 миллиметра. Разъём предназначен для внутреннего, в том числе панельного и объёмного, монтажа с пайкой проводов или установкой на печатную плату.

Электрические характеристики

• Рабочее напряжение — до порядка 1500 вольт.
• Рабочий ток — около 15 ампер; конкретные значения зависят от модификации и условий эксплуатации.
• Сопротивление контактов невелико и составляет несколько миллиом.
• Сопротивление изоляции высокое — порядка 10 в 4 степени мегаом в приведённых данных.
• Электрическая прочность изоляции — несколько киловольт.
• Допускаемые температуры эксплуатации широкие: примерно от минус 60 до плюс 125 градусов Цельсия в описанных спецификациях.

Модификации и маркировка

Серия РП10 имеет множество обозначений: исполнение «вилка» или «розетка», а также дополнительные буквенные индексы, указывающие исполнение и оформление контактов, например Л, П, О, З и другие. Поэтому полное обозначение часто выглядит как «РП10-22 Розетка», «РП10-22 Вилка» или содержит буквенный индекс исполнения. Для данного товара важно именно исполнение «розетка» (female). В зависимости от производителя и года выпуска возможны варианты с защёлками или без них.

Применение и эксплуатация

Разъём применяется для соединения кабелей и плат в аппаратуре, где требуется многоконтактное прямоугольное соединение. Это измерительные, силовые и низкочастотные цепи с частотами до нескольких мегагерц. Ресурс соединения в типичных данных составляет сотни циклов, например 500 сочленений-расчленений. Срок хранения и изготовления может указываться в сопроводительной документации.

При монтаже следует обращать внимание на правильную пайку контактов, защиту от коррозии и соблюдение климатического исполнения (УХЛ и другие) в соответствии с условиями эксплуатации.

Документация и стандарты

На изделие РП10-22 существуют заводские технические условия и формуляры, регламентирующие параметры, материалы и условия применения. При подборе и установке разъёма рекомендуется сверяться с сопроводительной документацией конкретной партии, поскольку отдельные характеристики могут отличаться в зависимости от исполнения и года выпуска.

Характеристики

• Наименование: РП10-22 Розетки Синие.
• Артикул: 91382.
• Категория: РП.
• Тип: розетка прямоугольная низкочастотная.
• Количество контактов: 22, в 3 рядах.
• Материал корпуса: карболит.
• Материал контактов: латунь с серебряным покрытием.
• Рабочее напряжение: до порядка 1500 вольт.
• Рабочий ток: около 15 ампер.
• Диапазон рабочих температур: примерно от минус 60 до плюс 125 градусов Цельсия.
• Ресурс соединения: порядка 500 циклов сочленения-расчленения.
• Год: с/г.
