Назначение и область применения

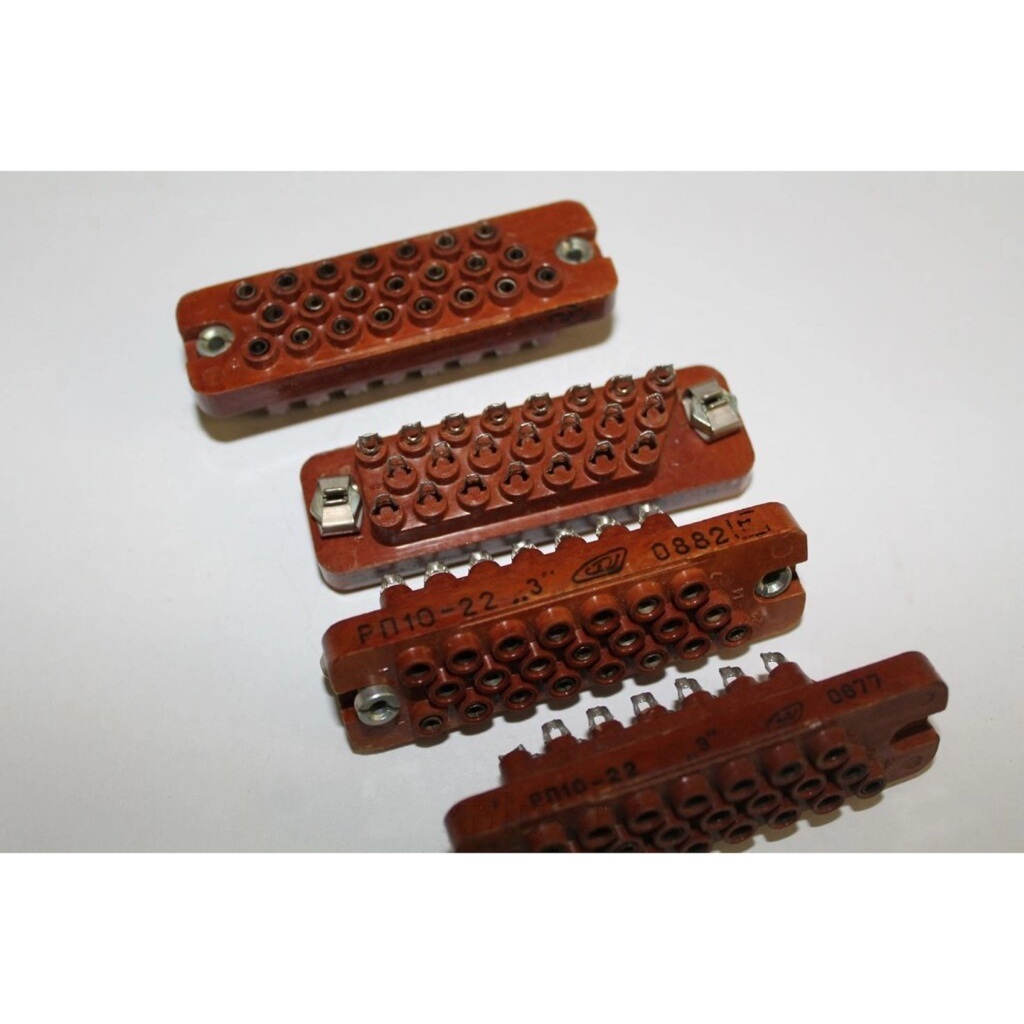

РП10-22 представляет собой прямоугольную низкочастотную розетку из серии соединителей РП10, рассчитанную на 22 контакта и внутренний объёмный монтаж. Изделие предназначено для коммутации электрических цепей в промышленной и аппаратной технике, где требуется надёжное сочленение и устойчивая работа в широком диапазоне условий эксплуатации.

Это типичный промышленный соединитель для силовых и сигнальных цепей, а не бытовой разъём. Его применяют в составе аппаратуры, щитов, пультов и приборных блоков, где важны плотный контакт, механическая прочность и ремонтопригодность конструкции.

Основные электрические параметры

• Количество контактов: 22.
• Номинальные значения: до 15 А на контакт и до 1500 В.
• Сопротивление контактов: около 0,004 Ом, то есть 4 мОм.
• Сопротивление изоляции: 10000 МОм.
• Электрическая прочность изоляции: 2700–3800 В.
• Рабочий диапазон температур: примерно от минус 60 до плюс 125 градусов Цельсия, у некоторых источников указан близкий диапазон до минус 65 градусов Цельсия.

Конструктивные особенности

У РП10-22 контакты расположены в 3 ряда. Шаг между рядами составляет 5,5 мм, а шаг контактов в ряду — 6,4 мм. Такая компоновка обеспечивает компактность при большом числе коммутируемых цепей и удобство объёмного монтажа внутри корпуса аппаратуры.

Вариант с карболитовым изолятором встречается очень часто. Также в серии бывают исполнения с термопластмассовым изолятором и разными вариантами корпуса. Для серии РП10 характерны прямой, угловой или пластмассовый кожух, а также исполнения с замком и направляющими элементами. Однако конкретно для данной розетки в источниках указан вариант без замка, без ловителей и без кожуха.

Обозначение и покрытие контактов

В обозначении РП10-22 число 22 означает количество контактов, а индекс РП10 указывает на тип соединителя: прямоугольный, низкочастотный, ручного сочленения общего назначения. Для серии также встречаются дополнительные буквы, которые могут обозначать конструктивное исполнение, тип изолятора и покрытие контактов. В описаниях этой модели часто указывают покрытие контактов серебром.

Практический смысл и применение

На практике РП10-22 ценят за простую, ремонтопригодную конструкцию и устойчивую работу в аппаратуре, где важны плотный контакт и механическая надёжность. Соединитель подходит для коммутации силовых и сигнальных цепей в промышленном оборудовании, измерительных приборах и системах управления.

Благодаря широкому температурному диапазону и высоким значениям электрической прочности изоляции розетка может применяться в условиях, где обычные бытовые разъёмы непригодны. При подборе ответной части и монтаже следует учитывать количество контактов, шаг их расположения и вариант исполнения корпуса.

Характеристики

• Артикул: 91396.
• Категория: РП.
• Год: с/г.
• Производитель: не указано.
• Тип: прямоугольная низкочастотная розетка.
• Монтаж: внутренний объёмный.
