РП10-15"З"О Роз.

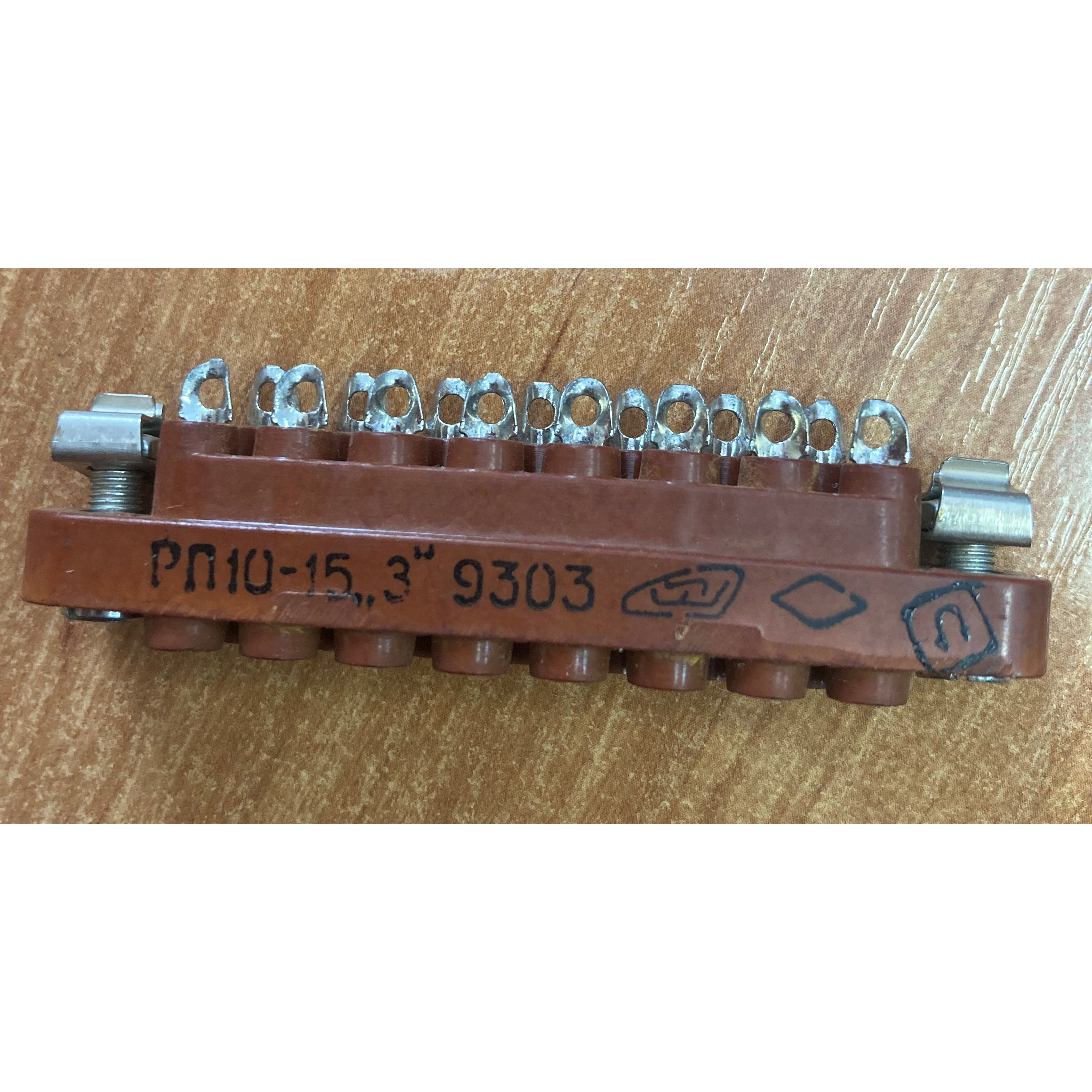

Коротко: РП10-15"З"О — это низкочастотный прямоугольный разъём серии РП10 с 15 контактами, розетка, с замком (маркировка "З") и покрытием контактов олово‑висмут (обозначение "О").

Назначение и область применения

• Предназначен для коммутации цепей постоянного, переменного и импульсного тока в низкочастотных приборах и аппаратуре; допускается эксплуатация в условиях промышленного и умеренного климата.

• Используется в блоках электроники, щитах и аппаратах для соединения проводников при съёмных соединениях дверей, панелей и модулей.

Основные электрические параметры

• Номинальное рабочее напряжение до 1500 В.

• Номинальный ток на контакт — до 15 А.

• Контактное сопротивление — порядка 0,004 Ом (4 мОм) или менее.

• Электрическая прочность изоляции — порядка 2700–3800 В (в зависимости от исполнения и стандарта).

Механические и конструктивные характеристики

• Количество контактов: 15 (двухрядное исполнение).

• Материал изолятора — карболит или пластмасса (в разных исполнениях); цвет часто синий у пластиковых исполнений.

• Шаг между рядами и контактами: типично 5,5 мм между рядами и 6,4 мм в ряду (для конкретного исполнения проверяйте чертёж).

• Тип сочленения — врубной (ручное сочленение).

• Ресурс — обычно сотни соединений: типично 500 циклов сочленения/расчленения; срок хранения и наработка указываются в ТУ.

Маркировка и расшифровка обозначения

• РП10 — серия (прямоугольные низкочастотные разъёмы).

• 15 — число контактов.

• "З" — наличие фиксирующего замка (фиксации) в исполнении.

• П / Л / ЛУ и т.п. — конструктивные исполнения (прямой/угловой кожух, наличие ловителей и т.д.).

• О — покрытие контактов олово‑висмут (иногда указывают и другие покрытия, например серебро).

Температурный и климатический режим

• Рабочий диапазон температур примерно от −60 °C до +85…+125 °C в зависимости от конкретного исполнения и материала изолятора; указывают климатическое исполнение (например, УХЛ).

Монтаж и размеры (типичные данные; сверяйте по конкретной детали)

• Объёмный (пайка) монтаж проводников; есть исполнения с выводами для пайки и под винтовые клеммы.

• Габаритные размеры и расстояния между установочными отверстиями зависят от исполнения (пример: длина ~67 мм, межцентровое расстояние монтажных отверстий ~58 мм для одного из пластмассовых исполнений).

Особенности исполнения "З" и "О"

• "З" означает наличие замка/фиксатора, который предотвращает саморассоединение при вибрации или механических воздействиях.

• "О" указывает на покрытие контактов олово‑висмут, повышающее стойкость к корроз
