РП10-15"З" Роз.

Коротко: РП10-15"З" — это низкочастотный прямоугольный разъём серии РП10 с 15 контактами в исполнении «розетка» и с фиксирующим замком (обозначение "З"); предназначен для коммутации цепей низкой частоты (до 15 А на контакт) и напряжений до ~1500 В, применяется для внутреннего монтажa в электротехнике и приборостроении.

Конструкция и исполнение

• Корпус: прямоугольный, может быть полимерным (пластмассовым) или металлическим; доступны модификации с прямым (ЛП) или угловым (ЛУ) выводом кабеля.

• Контакты: 15 контактов с серебряным или другим покрытием (встречаются варианты с серебрением или олово‑висмутным покрытием).

• Наличие замка: буква "З" в маркировке указывает на фиксирующий замок для надёжного сцепления вилки и розетки.

Электрические параметры

• Номинальный ток на контакт: порядка 15 А.

• Номинальное (максимальное) рабочее напряжение: порядка 1400–1500 В в зависимости от исполнения.

• Контактное сопротивление: порядка нескольких миллиом (примерно 0,004 Ом у типовых исполнений).

Механические и монтажные данные

• Шаг между контактами в ряду: типично 6,4 мм; шаг между рядами около 5,5 мм — важные размеры при разработке печатных плат и корпусов под монтаж.

• Крепление: варианты для внутреннего монтажа (панельная розетка) с отверстиями под винтовое крепление и исполнениями для кабельного вывода.

Маркировка и расшифровка

• Пример общей структуры маркировки: РП10-15ЛП-О, где 15 — число контактов; ЛП / ЛУ / Л — конструктив (прямой/угловой/наличие ловителей); П — изолятор (термопласт/карболит); О — покрытие контактов (олово‑висмут), отсутствие буквы часто означает серебрение; добавление "З" означает наличие замка.

Примеры применения

• Соединение внутренних цепей приборов, коммутация низкочастотных сигналов и силовых линий в корпусных сборках, промышленная электроника и контрольные панели, где требуется удобное многоконтактное разъединяемое соединение с фиксацией.

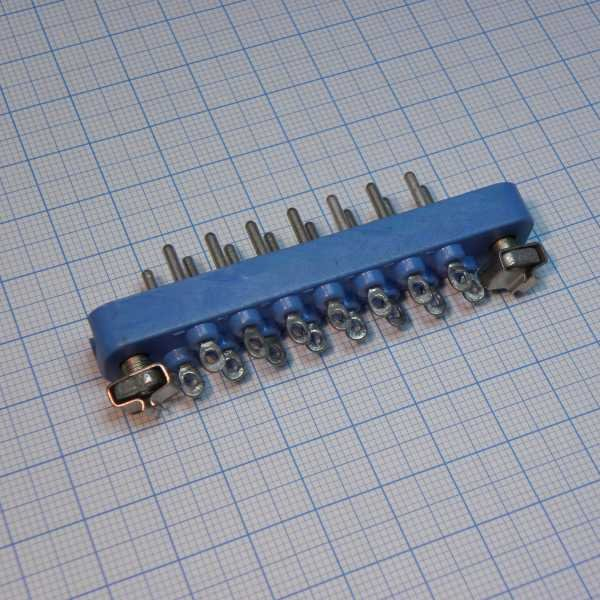

Изображение и внешний вид (иллюстрация)

• Типичный внешний вид — прямоугольный блок с 15 контактными гнёздами в двух (или нескольких) рядах; контактные площадки серебристые, корпус — коричневый или иной полимер.promelec+1
