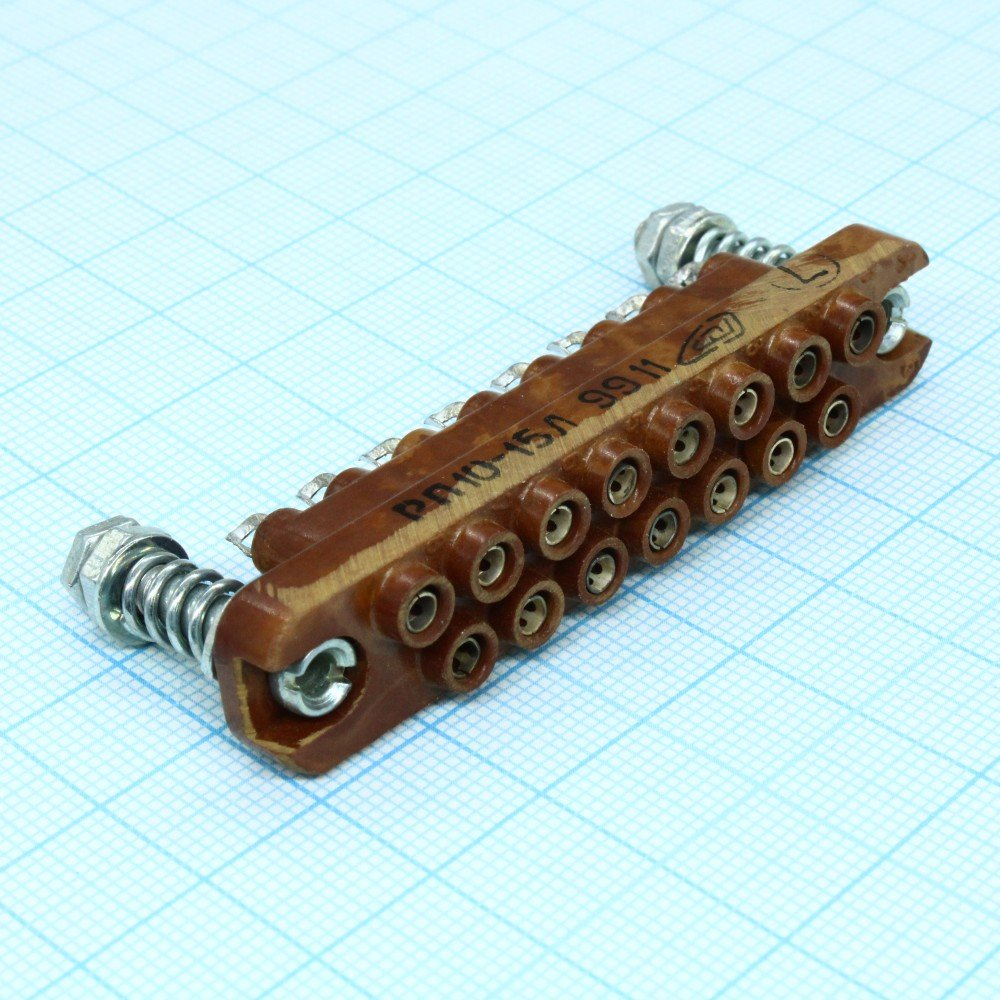

РП10-15ЛУ ( корпус) с крепежом

РП10-15ЛУ — это 15-контактная розетка/вилка серии РП10 в угловом корпусе, предназначенная для внутреннего монтажа и работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• РП10 — прямоугольный соединитель ручного сочленения общего назначения.

• 15 — количество контактов.

• Л — наличие ловителя, то есть направляющих элементов для точного сочленения.

• У — угловой корпус, с выходом кабеля под углом.

• Дополнительные буквы в исполнениях серии могут указывать на покрытие контактов и материал изолятора; для РП10 часто встречаются исполнения с серебром или олово-висмутом.

Корпус с крепежом

Для РП10-15ЛУ корпус бывает металлический литой или пластмассовый , а сам соединитель может иметь фиксирующие замки для надежного сочленения.
Если речь идет именно о корпусе с крепежом, то обычно имеется в виду узел, который обеспечивает механическую фиксацию соединителя на панели или в составе жгута, а также удержание кабеля в угловом выходе.
Для этой серии характерна конструкция, рассчитанная на повторное сочленение и работу в промышленной аппаратуре.

Основные характеристики

• Максимальный рабочий ток: 15 А .

• Максимальное рабочее напряжение: 1500 В .

• Сопротивление контактов: от 4 мОм до 20 мОм в зависимости от исполнения.

• Сопротивление изоляции: не менее 10000 МОм .

• Диапазон рабочих температур: примерно от -60 до +125 °C .

• Число сочленений-расчленений: около 500 циклов.

Практический смысл

РП10-15ЛУ выбирают, когда нужен компактный прямоугольный соединитель с 15 контактами, угловым выводом кабеля и фиксированным механическим соединением.
Это удобное решение для промышленной аппаратуры, где важны надежность контакта, защита кабельного ввода и повторяемость монтажа.
Если нужен именно вариант корпуса с крепежом , обычно стоит уточнять: металлический или пластмассовый кожух, тип выхода кабеля, наличие замка и способ фиксации на панели.
