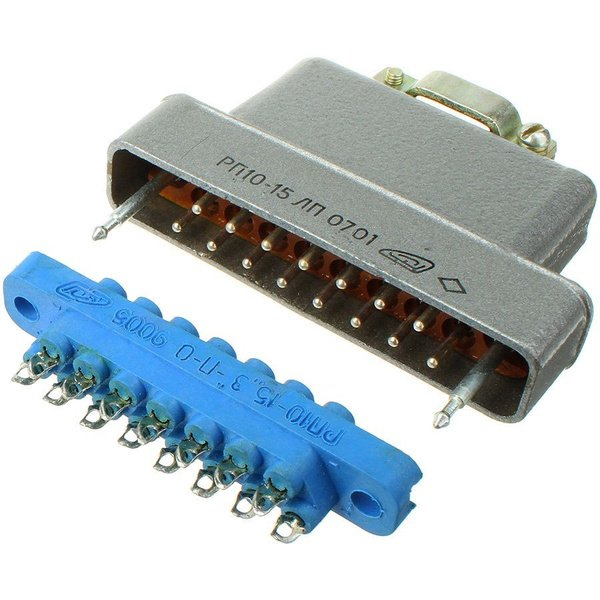

РП10-15ЛУ ( корпус)

РП10-15ЛУ — это низкочастотный прямоугольный соединитель серии РП10 на 15 контактов, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока. Обозначение ЛУ указывает на исполнение в угловом кожухе : такое решение удобно, когда кабель нужно вывести под углом относительно корпуса аппарата.

Что означает маркировка

Маркировка РП10-15ЛУ обычно читается так: РП10 — тип соединителя, 15 — число контактов, ЛУ — угловое конструктивное исполнение корпуса. В зависимости от конкретного исполнения в обозначении могут также встречаться буквы, связанные с типом изолятора, покрытием контактов и наличием фиксации или ловителей. Для серии РП10 характерны варианты с прямым, угловым и другими корпусами, поэтому именно часть с корпусом обычно и интересует при подборе.

Что важно про корпус

Корпус РП10-15ЛУ бывает металлическим литым или пластмассовым, а для этой серии вообще предусмотрены как прямые, так и угловые выводы кабеля. Угловой корпус удобен там, где нужно уменьшить изгиб кабеля у ввода и компактнее разместить соединитель в оборудовании. Для таких соединителей встречаются исполнения с замками фиксации сочлененного положения, что повышает надежность соединения при вибрациях и эксплуатации в аппаратуре.

По применению

РП10-15ЛУ применяют в аппаратуре, где нужен многоконтактный разъем для монтажа внутри блока, шкафа или прибора, а не как внешний силовой ввод. Серия рассчитана на ток до 15 А на контакт и напряжение до 1500 В, поэтому ее используют не только в сигнальных цепях, но и в более «плотных» электрических соединениях внутри оборудования. Для вашей задачи важнее всего смотреть именно на сочетание корпуса, типа изолятора и способа фиксации, потому что у РП10 внешне похожие исполнения могут отличаться по механике стыковки.

Как не ошибиться при выборе

Если нужен именно корпус к РП10-15ЛУ , проверьте три вещи: угловое или прямое исполнение, совместимость по числу контактов, и есть ли у пары ответная часть с тем же конструктивом. Также полезно сверить, какой тип кожуха у вас нужен — металлический или пластмассовый, потому что в серии РП10 встречаются оба варианта. Для точного подбора лучше ориентироваться на полный код исполнения, а не только на «РП10-15».

Если нужно, могу отдельно разобрать все буквы в маркировке РП10-15ЛУ по каждому варианту исполнения корпуса и контактов.
