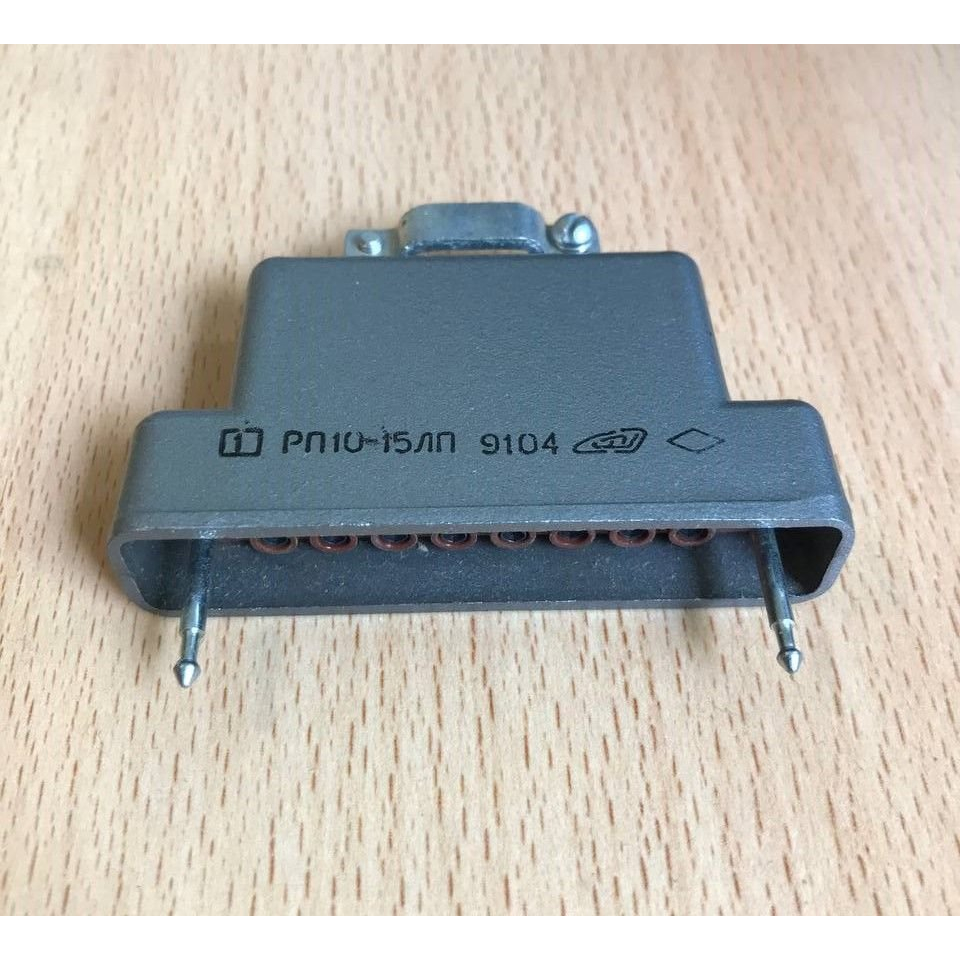

РП10-15ЛП ( корпус)

РП10-15ЛП — это прямоугольный низкочастотный соединитель серии РП10 на 15 контактов, рассчитанный на внутренний объемный монтаж и ручное сочленение. В варианте корпус обычно имеют в виду исполнение с кожухом: прямым, угловым или универсальным, при этом для обозначения ЛП речь идет о прямом кожухе.

Что означает обозначение

• РП10 — серия прямоугольных соединителей общего назначения.

• 15 — количество контактов.

• ЛП — исполнение с прямым кожухом.

• Корпус / кожух — защитная и монтажная часть разъема, которая задает ввод кабеля и механическую компоновку.

Основные особенности

Для РП10-15ЛП характерны 2 ряда контактов, шаг между рядами 5,5 мм и шаг контактов в ряду 6,4 мм. Контакты обычно латунные, с покрытием олово-висмут, а изолятор — пластмассовый.

Электрические и механические параметры

По данным на изделие этого типа, рабочее напряжение до 1500 В, ток до 15 А, сопротивление контактов не более 4 mΩ, сопротивление изоляции около 10000 MΩ. Также указываются диапазон рабочих температур от -60 до +125 °C и ресурс порядка 500 сочленений-расчленений.

Конструктивно

Исполнение с корпусом бывает с прямым или угловым выводом кабеля, а в некоторых версиях предусмотрены направляющие элементы для правильной стыковки. Для обозначений с кожухом важно уточнять, идет ли речь о розетке или вилке, потому что у РП10 обе части выпускаются в разных корпусных исполнениях.
