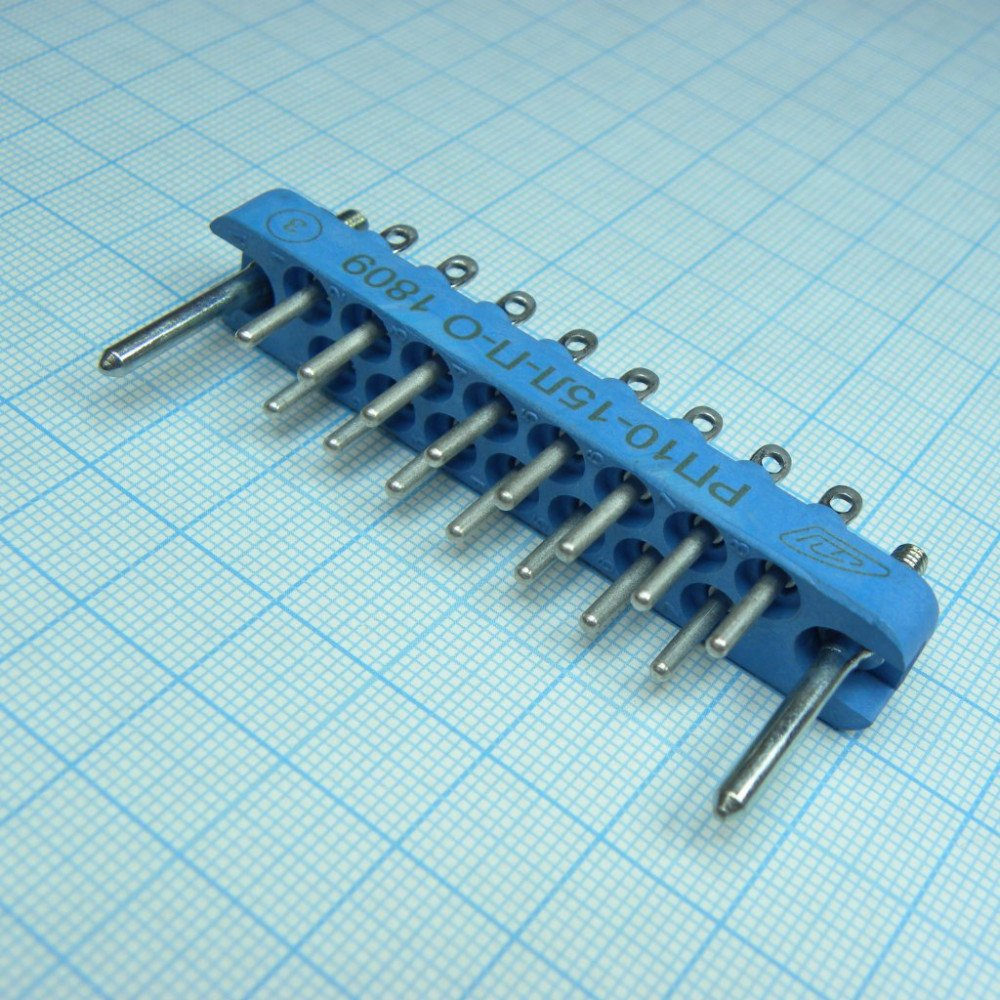

РП10-15Л-П-О Вил. Синие

РП10-15Л-П-О — это низкочастотный прямоугольный разъем серии РП10 на 15 контактов, с прямым кожухом, пластмассовым изолятором и покрытием контактов олово-висмут; у версии с синим изолятором цвет корпуса именно синий.

Что означает обозначение

• РП10 — серия прямоугольных низкочастотных соединителей для внутреннего монтажа.

• 15 — количество контактов.

• ЛП — исполнение в прямом кожухе.

• П — термопластмассовый изолятор.

• О — покрытие контактов олово-висмут.

Основные параметры

• Максимальное рабочее напряжение: 1500 В.

• Максимальный рабочий ток на контакт: 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Диапазон рабочих температур: примерно от -60 / -65 до +125 °C, в зависимости от источника и исполнения.

Конструкция и применение

Этот разъем относится к промышленным соединителям общего назначения и применяется в электрических цепях постоянного, переменного и импульсного тока.
У него внутренний монтаж, соединение врубное, а выводы обычно паяются.
Для 15-контактного варианта характерны два ряда контактов и шаги порядка 5,5 мм между рядами и 6,4 мм в ряду.

Что важно учитывать

Если нужен именно вариант с синим изолятором, ориентируйтесь на маркировку РП10-15Л-П-О и визуально проверяйте цвет изолятора, потому что в каталогах он прямо указан как синий.
