Назначение и область применения

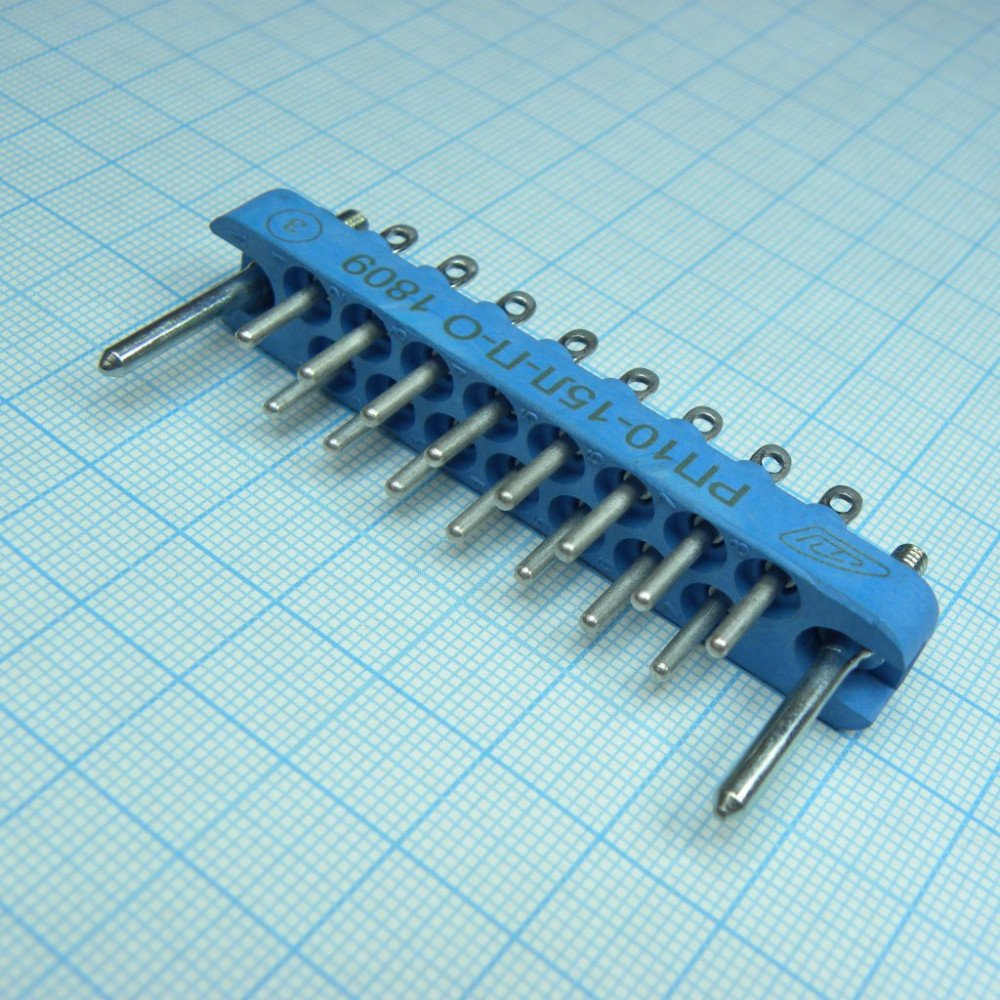

РП10-15Л-П-О — низкочастотный прямоугольный разъём серии РП10 в исполнении «вилка». Изделие предназначено для внутреннего монтажа в радио- и электроаппаратуре, где требуется компактное и надёжное электрическое соединение цепей с числом контактов до пятнадцати. Разъём применяется в составе блоков, стоек и приборов, работающих при повышенных напряжениях и токах, и подходит как для стационарной аппаратуры, так и для оборудования, подвергающегося вибрационным и ударным нагрузкам.

Конструктивные особенности

Буквенно-цифровое обозначение изделия расшифровывается следующим образом: серия РП10 указывает на прямоугольный низкочастотный соединитель, число 15 — количество контактов, сочетание «ЛП» — конструктивное исполнение в прямом кожухе, буква П — изолятор из термопластмассы, буква О — олово-висмутовое покрытие контактов. Синий цвет изолятора характерен для пластмассовых вариантов исполнения.

Контактная система выполнена в два ряда. Изолятор изготовлен из термопластмассы, что обеспечивает стойкость к электрическим и климатическим нагрузкам. Корпус прямого типа упрощает установку и доступ к контактам при монтаже.

Электрические параметры

Разъём рассчитан на максимальное рабочее напряжение примерно 1500–1550 В. Максимальный рабочий ток по каждому контакту составляет около 15 А. Сопротивление контактов не превышает 4 мОм, сопротивление изоляции в нормальных климатических условиях достигает порядка 10 000 МОм. Электрическая прочность изоляции лежит в диапазоне 2700–3800 В.

Механические и климатические характеристики

• Диапазон рабочих температур — примерно от минус 60 до плюс 85 °C; при кратковременных перегревах контактов допускается до плюс 125 °C.
• Стойкость к ударам — до 35 g, к вибрации — в диапазоне от 1 до 2500 Гц с ускорением до 18 g в зависимости от исполнения.
• Ресурс механических сочленений — порядка 500 циклов соединения и разъединения.
• Минимальная наработка — от 10 000 до 12 000 часов в зависимости от технических условий.
• Срок хранения на складе — порядка 25–29 лет согласно разным источникам.

Габариты, монтаж и варианты исполнения

Контактные ряды имеют типовой для серии шаг: примерно 5,5 мм между рядами и 6,4 мм в ряду. Габаритные размеры изолятора и монтажные отверстия указываются в карточке изделия: ориентировочная длина около 67 мм, монтажное расстояние около 58 мм, диаметр отверстий примерно 3,35 мм — точные значения зависят от производителя и исполнения. Присоединение проводов выполняется объёмным монтажом или пайкой; чаще встречаются выводы под пайку, что соответствует внутреннему монтажу.

Серия предусматривает и другие варианты: с угловым кожухом, с пластмассовым кожухом, с замком, а также с литым металлическим или пластмассовым корпусом у разных поставщиков. Контакты могут иметь серебряное или олово-висмутовое покрытие, при этом выбор покрытия влияет на условия эксплуатации и ресурс соединения.
