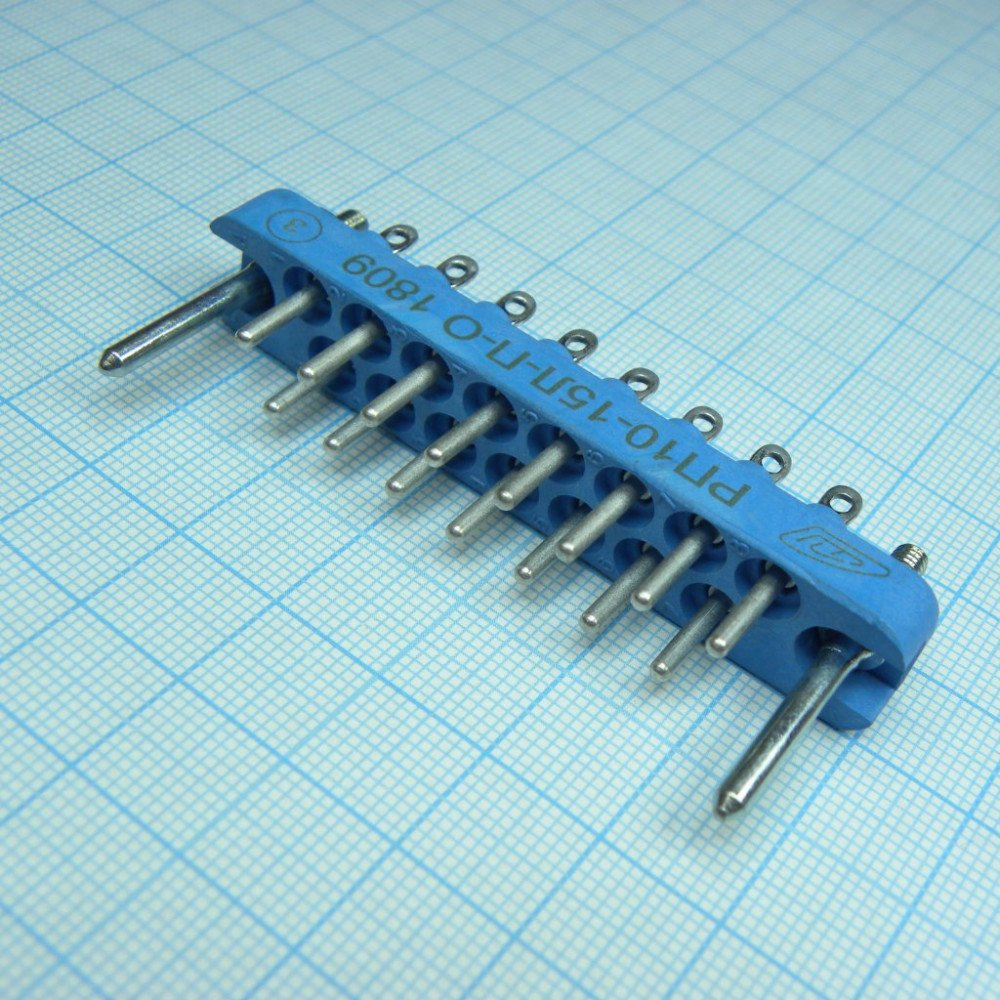

РП10-15Л-П-О Вил. Синие

Коротко: РП10‑15Л‑П‑О — это низкочастотный прямоугольный разъём серии РП10 (вилка), на 15 контактов, с термопластмассовым изолятором и покрытием контактов олово‑висмут; предназначен для внутреннего монтажа в радио‑ и электроаппаратуре и рассчитан на напряжение до ~1500 В и ток до 15 А на контакт.

Конструктив и материал

• Тип: вилка прямоугольного низкочастотного соединителя серии РП10 (внутреннего монтажа).

• Изолятор: П — термопластмасса; корпус/кожух — бывает пластмассовый или с металлическим кожухом (зависит от исполнения); в обозначении ЛП означает конструкцию с прямым кожухом.

• Цвет изолятора: синий (в доступных описаниях указан синий пластиковый изолятор).

Электрические параметры

• Максимальное рабочее напряжение: около 1500…1550 В.

• Максимальный рабочий ток на контакт: 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: порядка 10 000 МОм в нормальных климатических условиях.

• Электрическая прочность изоляции: примерно 2700–3800 В.

Механические и климатические параметры

• Количество контактов: 15 (две строки контактов).

• Диаметр контактов: около 1.5 mm; шаг между рядами ≈5.5 mm, шаг в ряду ≈6.4 mm.

• Рабочий температурный диапазон: примерно от −60°C до +85°C (при учёте перегрева контактов — до +125°C).

• Вибрация/удары: выдерживает вибрацию в частотном диапазоне до 2500 Гц с ускорением порядка 18 g, многократные удары до 35 g.

• Ресурс сочленений: порядка 500 сочленений‑расчленений; минимальная наработка — тысячи часов (в разных описаниях 10 000–12 000 часов).

• Климатическое исполнение: УХЛ (по ГОСТ 15150 и соответствующим ТУ).

Монтаж и эксплуатация

• Метод электрического монтажа: пайка (контакты рассчитаны на пайку).

• Метод механического монтажа: объемный монтаж, внутреннего исполнения в панели или плате.

• Наличие опций: исполнения с замком/ловителями/плавающими контактами, кожухами (прямой или угловой) встречаются в каталоге — конкретные функции зависят от модификации.promelec+1

Примечания по обозначению

• Расшифровка маркировки: РП10 — серия; 15 — число контактов; ЛП — исполнение (вилка/розетка в прямом кожухе, с направляющими); П — изолятор из термопластмассы; О — покрытие контактов олово‑висмут.
