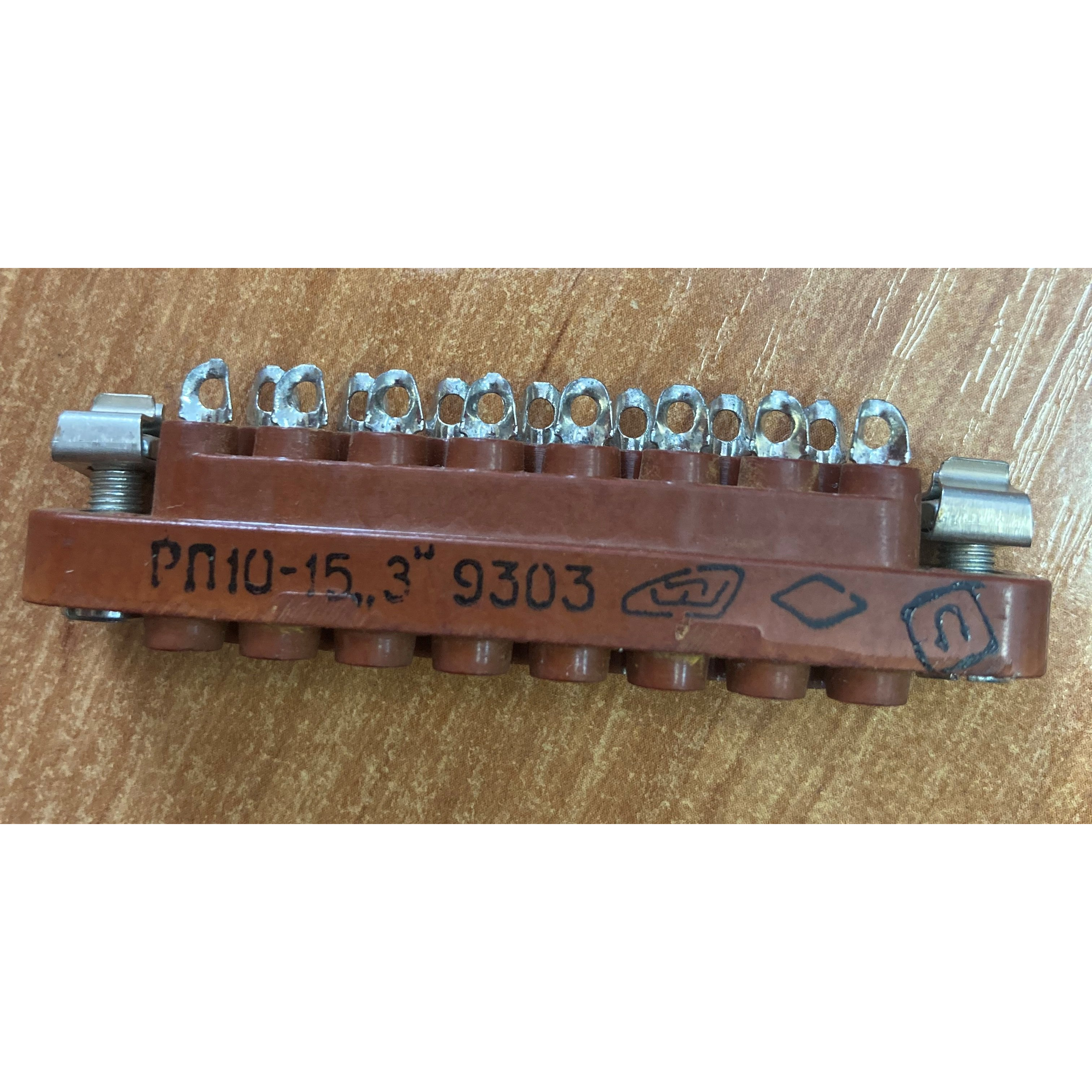

РП10-15 «З»-В Вил.

РП10-15 «З»-В — это прямоугольный низкочастотный соединитель серии РП10, обычно в исполнении «вилка», рассчитанный на 15 контактов и внутренний объёмный монтаж. По данным каталогов, его применяют в электрических, радио- и контрольно-измерительных приборах, а буква «З» указывает на наличие замка фиксации, «В» — на всеклиматическое исполнение.

Что означает обозначение

• РП10 — серия ручного сочленения, прямоугольный низкочастотный соединитель.

• 15 — число контактов.

• «З» — замок для фиксации сочленённого положения.

• «В» — всеклиматическое исполнение.

Основные характеристики

Для этой модели обычно указывают рабочий ток до 15 А на контакт и максимальное рабочее напряжение до 1500 В; в некоторых исполнениях с приемкой ВП встречается значение 1550 В.
Сопротивление контактов указывается не более 4 мОм, сопротивление изоляции — не менее 10000 МОм, электрическая прочность изоляции — в диапазоне 2700–3800 В.
Покрытие контактов чаще всего серебряное, а материал изолятора в распространённых исполнениях — карболит.

Конструкция и монтаж

Соединитель выпускается как в прямом, так и в угловом исполнении корпуса; встречаются варианты с металлическим литым или пластмассовым кожухом.
Подключение проводов выполняют пайкой, а сам соединитель рассчитан на объёмный монтаж внутри аппаратуры.
Для базового исполнения указывают шаг между рядами 5,5 мм и шаг контактов в ряду 6,4 мм.

Эксплуатационные условия

Типичный диапазон рабочих температур — от -60 до +125 °C, влажность — до 98% при +35 °C.
Также указывают вибропрочность в диапазоне 1–2500 Гц с ускорением до 18 g и ресурс до 500 сочленений-расчленений.
Гамма-процентная наработка до отказа часто приводится не менее 12000 часов, а срок сохраняемости — до 25 лет.

Практический смысл

Если вам нужен именно РП10-15 «З»-В, то это, по сути, прочный аппаратный разъём для сравнительно жёстких условий эксплуатации, где важны фиксация, устойчивость к климату и приличный ресурс соединений.
В обозначении есть нюансы по изолятору, покрытию контактов и типу корпуса, поэтому при подборе лучше сверять полную маркировку конкретного исполнения, а не только базовое имя серии.
