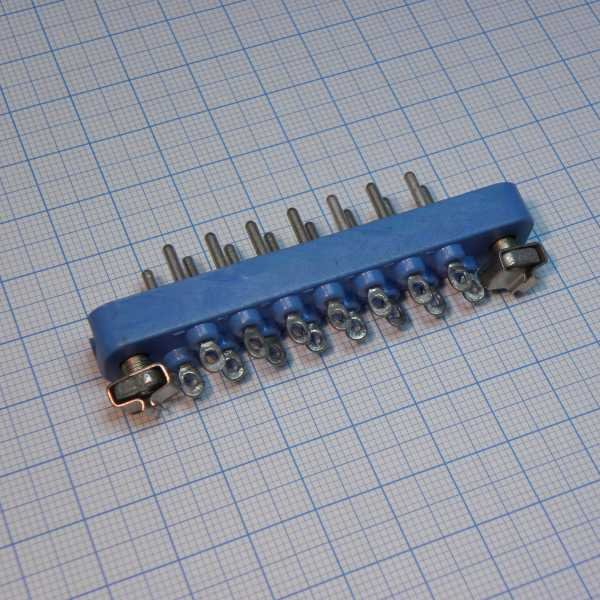

РП10-15 Роз.

РП10-15 — это прямоугольная низкочастотная розетка из серии РП10, предназначенная для ручного сочленения и расчленения электрических цепей. У нее 15 контактов, рабочее напряжение до 1500 В, рабочий ток до 15 А, а сопротивление контактов — не более 4 мОм.

Что это за изделие

РП10-15 относится к соединителям внутреннего объемного монтажа и применяется там, где нужен надежный многоконтактный разъем в сравнительно компактном исполнении. Конструкция серии РП10 рассчитана на прямоугольный корпус, а варианты исполнения могут отличаться по типу кожуха, наличию замка и направляющих элементов.

Основные параметры

• Количество контактов: 15.

• Номинальное рабочее напряжение: до 1500 В.

• Номинальный ток на контакт: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Диапазон рабочих температур: примерно от -60 до +125 °C, в зависимости от исполнения и источника данных.

• Ресурс: до 500 циклов сочленения-расчленения.

Конструкция и материалы

У РП10-15 обычно 2 ряда контактов, шаг между рядами 5,5 мм, шаг контактов в ряду 6,4 мм. Встречается изолятор из карболита, контактная группа с серебряным покрытием, а контактный материал — латунь. Для некоторых исполнений указываются объемный монтаж и пайка как способ электрического подключения.

Маркировка и исполнения

Обозначение серии читается так: РП10 — тип разъема, 15 — количество контактов, а дополнительные буквы могут указывать на конструктивное исполнение, тип изолятора и покрытие контактов. Например, в серии встречаются варианты с прямым, угловым или пластмассовым кожухом, а также исполнения с замком или направляющими. Для самой позиции «РП10-15 Роз.» обычно речь идет именно о розетке серии РП10 на 15 контактов.

Где обычно применяют

Такие соединители используют в промышленной и аппаратурной электрике для межблочных соединений, где важны надежность, сравнительно высокое напряжение и умеренный ток на контакт. Для вас, как для техспециалиста, ключевые параметры здесь — контактная нагрузка, шаг контактов, тип изолятора и совместимость по ответной части.
