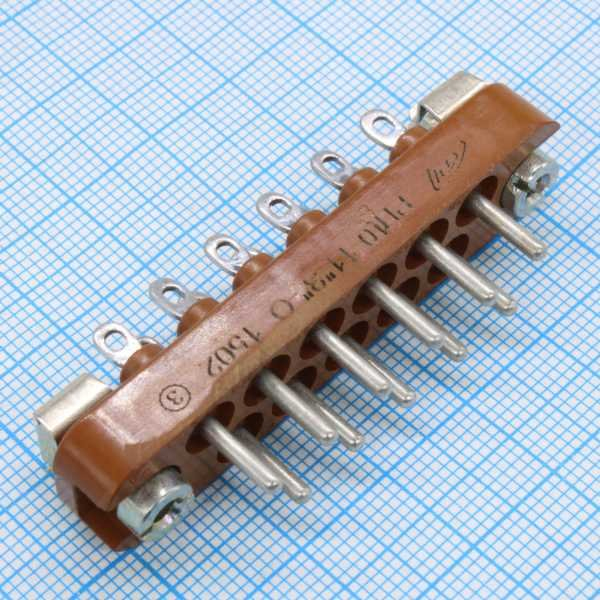

РП10-11"З"-О(олово) Вил.

РП10-11"З"-О — это низкочастотный прямоугольный соединитель типа вилка серии РП10, рассчитанный на внутренний монтаж и работу в электрических цепях постоянного, переменного и импульсного тока. Для этой модификации характерны 11 контактов, врубное сочленение и покрытие контактов олово-висмутом или, в некоторых исполнениях, серебром.promelec+1

Что означает обозначение

Маркировка РП10-11"З"-О читается так:

• РП10 — серия прямоугольных низкочастотных соединителей.

• 11 — количество контактов.

• "З" — исполнение с ловителями, то есть с направляющими для более точного сочленения.

• -О — исполнение с контактами, покрытыми олово-висмутом.promelec+1

Встречаются и близкие варианты обозначения, например РП10-11 З-П-О, где буквы указывают на дополнительные конструктивные особенности исполнения.

Основные характеристики

Для РП10-11 серии обычно указывают такие параметры:

• Рабочее напряжение до 1500 В .

• Рабочий ток до 15 А на контакт.

• Сопротивление контактов не более 4 мОм .

• Сопротивление изоляции порядка 10000 МОм .

• Диапазон частот до 2500 Гц в одном из паспортных исполнений, а для некоторых поставок серии РП10 указывается работа до 3 МГц .

Конструкция

Корпус у этой версии обычно прямоугольный, внутреннего монтажа, с объемным подключением и пайкой выводов. Изолятор в типовых исполнениях бывает из карболита или других диэлектрических материалов, а контакты — латунные с соответствующим покрытием.

Для варианта, описанного как “вилка с ловителями”, важна лучшая центровка при стыковке с ответной частью, что полезно при частом соединении и в условиях, где нужна более уверенная механическая состыковка.

Где применяется

Такие соединители используют в аппаратуре общего и промышленного назначения, где нужны компактные многоконтактные разъемы для относительно невысокочастотных цепей. Их ставят в блоках управления, измерительной и радиоэлектронной аппаратуре, а также в старых и ремонтируемых советских/российских устройствах.promelec+1

На что обратить внимание

При подборе ответной части важно сверить не только число контактов, но и:

• исполнение по ловителям и замкам;

• материал и покрытие контактов;

• расположение и шаг контактов;

• способ монтажа;

• совместимость по корпусу и механике сочленения.
