РП10-11В Вил.

РП10-11В — это прямоугольный низкочастотный электрический соединитель серии РП10, выполненный в виде вилки для внутреннего монтажа. Он рассчитан на работу в цепях постоянного, переменного и импульсного тока, с напряжением до 1500 В и током до 15 А.

Назначение

Такой разъём применяют в промышленной аппаратуре, системах автоматики, контрольно-измерительных приборах и другой радиоэлектронной технике. Конструкция серии РП10 рассчитана на надёжное многократное соединение и разъединение, в том числе при вибрациях и перепадах температуры.

Основные параметры

• Количество контактов: 11.

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Шаг между контактами в ряду: 6,4 мм.

• Шаг между рядами: 5,5 мм.

Конструкция

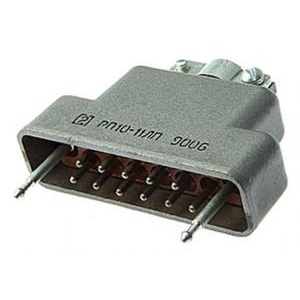

Вилка РП10-11В обычно имеет 2 ряда контактов, прямоугольный корпус и врубной способ сочленения. Встречаются исполнения с металлическим или пластмассовым кожухом, а также варианты с прямым или угловым выходом кабеля; у конкретного исполнения это нужно проверять по маркировке и паспорту изделия.

Материалы и исполнение

По описаниям поставщиков, контакты часто имеют серебряное покрытие, а изолятор может быть выполнен из карболита у старых исполнений. Для серии РП10 также указывают климатическое исполнение УХЛ и работу в расширенном температурном диапазоне, что делает эти соединители удобными для промышленного применения.

Что важно при подборе

У обозначения РП10-11В могут встречаться близкие варианты, например с буквами Л, ЛУ, П или с разными типами кожуха. Поэтому при замене лучше сверять не только число контактов, но и тип корпуса, исполнение по монтажу, шаг, а также вид приемки и совместимость с ответной частью.
