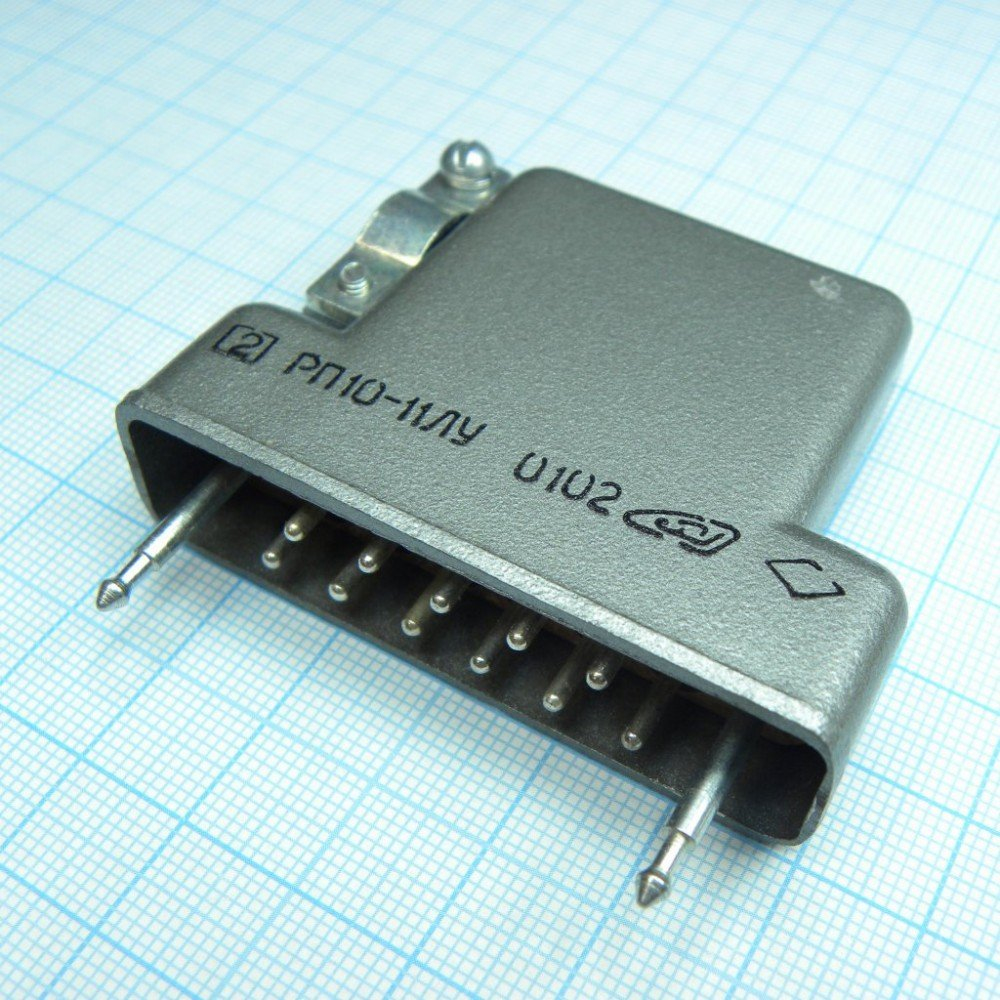

РП10-11ЛУ Вил. Серебро

РП10-11ЛУ — это прямоугольный низкочастотный разъём серии РП10 с 11 контактами, угловым металлическим кожухом и серебряным покрытием контактов; предназначен для ручного сочленения электрических цепей до 1500 В и токов до 15 А.

Общее назначение и конструкция

• Разъёмы серии РП10 — прямоугольные соединители ручного сочленения общего назначения для низкочастотных цепей; модель с маркировкой «11» имеет 11 контактов.

• Буквы в обозначении: «Л» — наличие направляющих штырей/втулок, «У» — угловой кожух (выход кабеля под углом), отсутствие буквы «О» обычно означает покрытие контактов серебром.

• Корпус бывает металлический или пластмассовый; в варианте «ЛУ» чаще применяется металлический угловой кожух, изолятор — карболит или термопласт (варианты с буквой «П»).

Электрические параметры

• Номинальное напряжение до 1500 В (рабочее напряжение указано как 1500 В).

• Номинальный (максимальный рабочий) ток на контакт — до 15 А.

• Контактное сопротивление обычно порядка 0,004 Ом (в разных исполнениях допускаются значения до 0,02 Ом в марке/условиях).

Механические и эксплуатационные характеристики

• Количество контактов: 11, расположение в 2 ряда с шагом между рядами примерно 5.5 мм и шагом в ряду около 6.4 мм (значения зависят от производителя).

• Диаметр контактных втулок/штырей около 1.5 мм (типичное значение для 11-контактных исполнений).

• Ресурс — около 500 сочленений/расчленений; минимальная наработка указана примерно 12 000 часов (зависит от конкретного ТУ и производителя).

Материалы и покрытие

• Материал токоведущих элементов — латунь или бронза, контакты покрываются серебром в варианте РП10-11ЛУ (опционально — олово-висмут при наличии буквы «О» в обозначении).

• Изолятор — карболит или термопласт; кожух — алюминиевый либо пластмассовый (в зависимости от исполнения).

Климатическое исполнение и условия работы

• Климатические исполнения — УХЛ (с широким диапазоном рабочих температур); рабочий диапазон температуры примерно от −60 (−65) до +125 °C в типичных спецификациях.

• Допускается высокая относительная влажность и низкое давление (конкретные значения в ТУ/сертификате производителя).

Монтаж и механика сочленения

• Монтаж контактных выводов — пайка; корпус может иметь исполнение для объемного механического монтажа или панельной установки (у розеток — размеры установочных отверстий и расстояние между ними указаны в паспортных данных).

• Наличие направляющих штырей (буква «Л») и, в некоторых вариантах, ловителей/фиксирующих элементов для точного состыковывания.

Документация и стандарты

• Разъёмы РП10 изготавливаются по ТУ/ГОСТ (встречаются ссылки на ГОСТ 15150-69 и заводские ТУ), принимаются ОТК; у производителей указываются гарантийный срок и паспорт изделия.

Пример применения (иллюстрация)

• Используется в промышленной электронике и аппаратуре, где требуется надёжное многоконтактное соединение: приборные панели, блоки аппаратуры, силовые и управляющие цепи с невысокими частотами и токами до 15 А.
