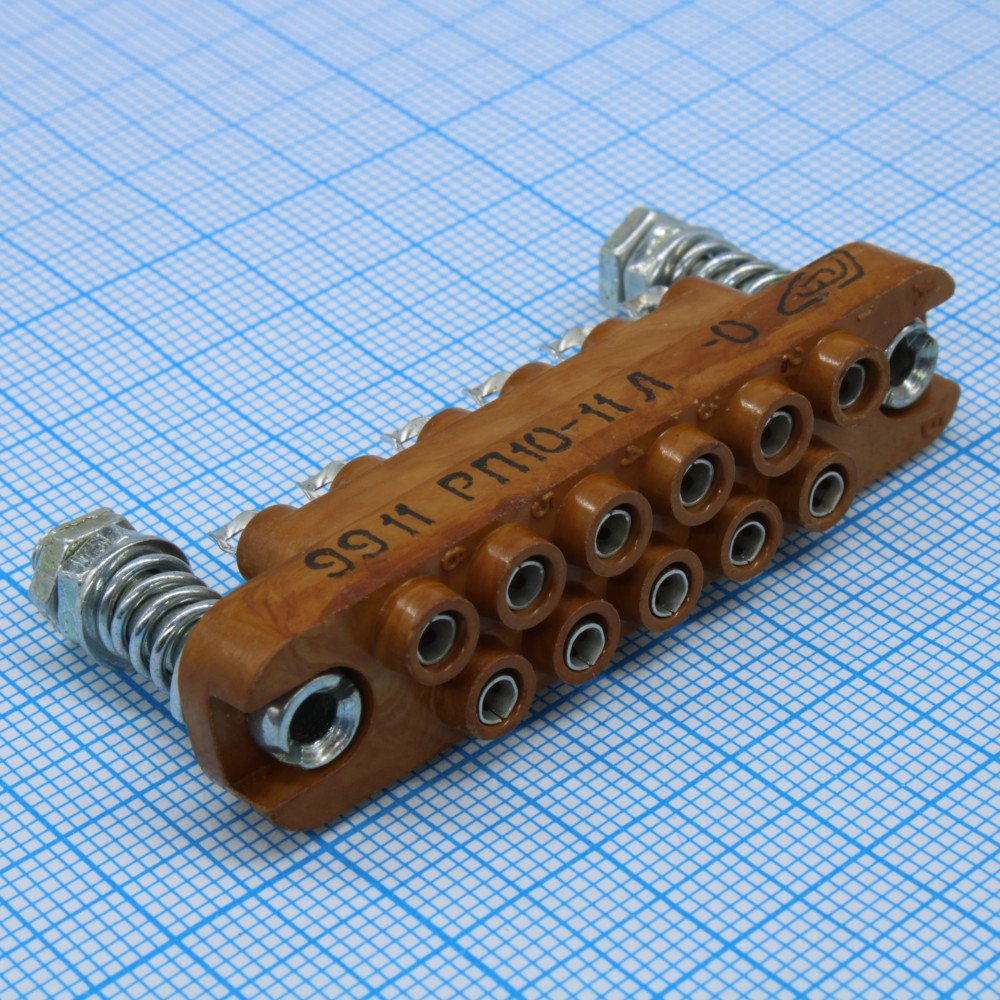

РП10-11ЛУ корпуса без крепежа

РП10-11ЛУ — это прямоугольный низкочастотный соединитель серии РП10 на 11 контактов с угловым кожухом и внутренним объемным монтажом, рассчитанный на работу в цепях до 1500 В и 15 А на контакт.

Что означает обозначение

• РП10 — серия прямоугольных соединителей ручного сочленения общего назначения.

• 11 — число контактов.

• ЛУ — исполнение с угловым кожухом и выводом под кабель под углом.

• Если в обозначении есть Л, это указывает на наличие направляющих элементов; в карточках РП10-11ЛУ обычно это описывают как ловитель или направляющий штырь.

Корпус без крепежа

Для исполнения «корпус без крепежа» обычно имеют в виду кожух/корпус без монтажного комплекта, скоб, гаек, шайб или другого установочного крепежа.
Для РП10-11ЛУ это важно, потому что сам соединитель может быть полностью исправен, но для установки на панель или в изделие потребуется отдельно подобрать крепеж и способ монтажа.

Конструкция и материалы

• Кожух угловой, металлический, в типичных карточках указывается алюминий.

• Изолятор карболитовый, коричневого цвета.

• Контакты обычно посеребренные; в части исполнений встречается покрытие олово-висмут.

• Сочленение врубное, монтаж электрический — пайка.

Основные параметры

• Количество контактов: 11.

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Диапазон рабочих температур: от -60 до +125 °C.

• Ресурс: около 500 циклов сочленения-расчленения.

Где это обычно применяют

РП10-11ЛУ используют в цепях питания и сигнальных соединениях промышленной аппаратуры, где нужен компактный прямоугольный разъем с надежной фиксацией и угловым выходом кабеля.
Такое исполнение удобно там, где кабель нужно вывести вдоль корпуса, а не прямо наружу.

На что смотреть при подборе

• Совпадение по числу контактов и схеме расположения.+1
