Назначение соединителя РП10-11ЛП

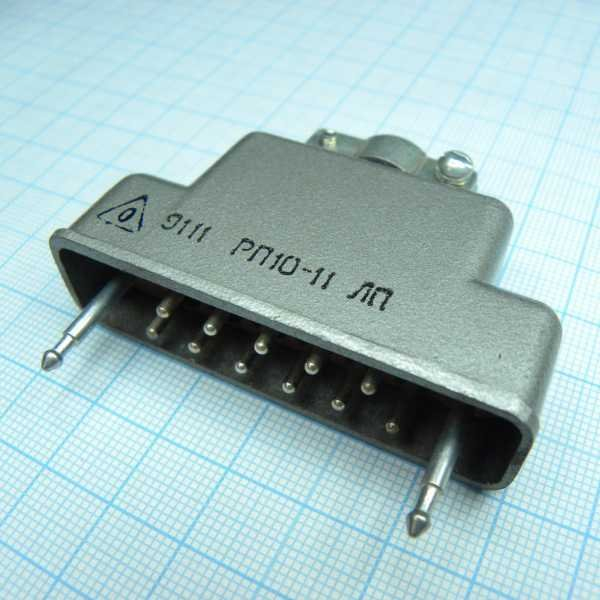

РП10-11ЛП — это прямоугольный низкочастотный соединитель серии РП10, выполненный в виде вилки для внутреннего монтажа. Изделие имеет 11 контактов и рассчитано на пайку проводов. По данным каталожных описаний, такие соединители обычно применяют в цепях постоянного, переменного и импульсного тока. Рабочее напряжение у разных исполнений указывается в диапазоне до 1400–1550 В.

Разъём предназначен для эксплуатации в составе промышленного и специального оборудования, где требуется надёжное электрическое соединение при повышенных токах и значительных напряжениях. Прямоугольная форма корпуса и внутренний монтаж позволяют встраивать вилку в приборные панели, блоки и кабельные сборки.

Конструкция и особенности

У РП10-11ЛП два ряда контактов. Шаг между рядами составляет 5,5 мм, шаг контактов в ряду — 6,4 мм. Контакты обычно покрыты серебром или олово-висмутом. Сам разъём может выпускаться с кожухом или без него, в зависимости от исполнения.

В некоторых вариантах предусмотрены ловители и фиксирующие элементы. Они облегчают сочленение ответных частей и повышают надёжность соединения при вибрации и механических нагрузках.

• Тип: прямоугольный низкочастотный соединитель, вилка для внутреннего монтажа.
• Число контактов: 11.
• Способ подключения проводов: пайка.
• Два ряда контактов, шаг между рядами 5,5 мм, шаг в ряду 6,4 мм.
• Покрытие контактов: серебро или олово-висмут.
• Исполнение корпуса: с кожухом или без него.
• Дополнительно: возможны ловители и фиксирующие элементы.

Основные электрические и эксплуатационные характеристики

Для типовых исполнений РП10-11ЛП указывают рабочий ток до 15 А. Сопротивление контактов составляет не более 4 мОм, сопротивление изоляции — не менее 10000 МОм. Электрическая прочность изоляции приводится в диапазоне 2700–3800 В, что говорит о хорошем запасе по пробою для промышленного применения.

Диапазон рабочих температур обычно широкий: от минус 60 до плюс 85 градусов Цельсия или до плюс 125 градусов Цельсия в зависимости от исполнения и условий учёта температуры перегрева контактов. Такие параметры позволяют использовать соединитель в оборудовании, работающем в тяжёлых климатических условиях.

1. Рабочий ток: до 15 А.
2. Сопротивление контактов: не более 4 мОм.
3. Сопротивление изоляции: не менее 10000 МОм.
4. Электрическая прочность изоляции: 2700–3800 В.
5. Рабочая температура: от минус 60 до плюс 85 или до плюс 125 градусов Цельсия.

Исполнения, маркировка и применение

Маркировка РП10-11ЛП встречается в нескольких вариантах, например с суффиксами, которые обозначают конструктивные особенности: кожух, ловитель, пластмассовое исполнение, наличие или отсутствие крепежа. Поэтому при подборе важно сверять не только число контактов, но и полную маркировку. Это нужно, чтобы совпали габариты, способ фиксации и тип корпуса.

Производителем в источниках чаще всего указан завод «Снежеть». Также встречаются старые исполнения, относящиеся к советским и ранним постсоветским партиям. При замене или подборе ответной части следует учитывать год выпуска и конкретное исполнение, поскольку даже при одинаковом числе контактов посадочные размеры и элементы фиксации могут отличаться.

Применение соединителя РП10-11ЛП связано с цепями постоянного, переменного и импульсного тока в промышленной аппаратуре, измерительных и силовых блоках, а также в кабельных сборках, где требуется пайка проводов и внутренний монтаж вилки. Перед установкой рекомендуется проверять полную маркировку, наличие кожуха, ловителей и крепежа, а также соответствие рабочего напряжения и тока конкретным условиям эксплуатации.
