РП10-11ЛП-О Вил. Синие олово

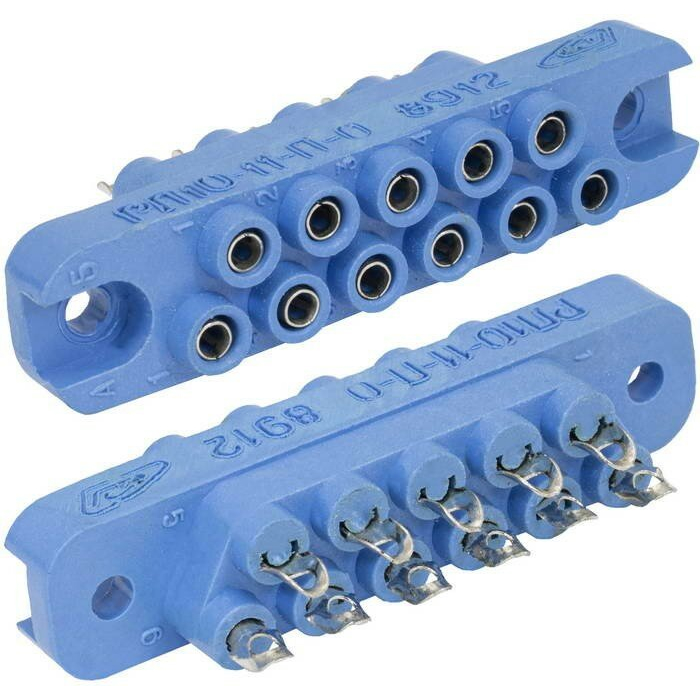

РП10-11ЛП-О — это низкочастотный прямоугольный вилочный соединитель серии РП10 для внутреннего монтажа, с 11 контактами, ловителем и синим пластмассовым изолятором; покрытие контактов — олово-висмут. Он рассчитан на цепи постоянного, переменного и импульсного тока с максимальным напряжением до 1500 В и током до 15 А.

Что означает обозначение

• РП — соединитель ручного сочленения общего назначения, низкочастотный, прямоугольный.

• 10 — номер разработки серии.

• 11 — количество контактов.

• Л — наличие ловителя, то есть направляющих элементов для правильной стыковки.

• П — пластмассовый изолятор.

• О — покрытие контактов олово-висмут.

Основные характеристики

• Количество контактов: 11.

• Материал контактов: латунь.

• Покрытие контактов: олово-висмут.

• Материал изолятора: пластмасса, цвет синий.

• Кожух: прямой, алюминиевый, серый.

• Способ соединения: врубной.

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: 10000 МОм.

• Диапазон температур: от -60 до +125 °C.

Габариты и монтаж

Соединитель рассчитан на объемный монтаж, электрическое подключение выполняется пайкой. Установочные размеры — 44,5 мм между монтажными отверстиями, диаметр отверстия 3,2 мм. Габариты самого изделия указаны как 60×54×16 мм.

Где это обычно применяют

Такие разъемы используют в аппаратуре и жгутовых соединениях, где нужен надежный многоконтактный разъем с ручным сочленением и фиксированной ориентацией при стыковке. Для практики это типичный советский/российский промышленный соединитель, удобный для ремонтопригодных и серийных узлов.

Важная оговорка по маркировке

В найденных источниках встречается очень близкая запись как РП10-11ЛП-П-О , так и РП10-11ЛП-О ; по сути это одна и та же семейство-логика обозначения, но у разных продавцов запись может быть передана по-разному. Для точной идентификации лучше сверять фактическую маркировку на корпусе и паспортную строку изделия.promelec+2
