РП10-11ЛП-О Вил. Олово

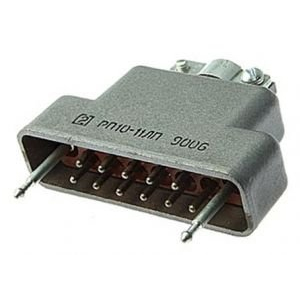

РП10-11ЛП-О — это прямоугольный низкочастотный соединитель типа вилка с 11 контактами, предназначенный для объемного внутреннего монтажа и пайки. Для этой версии характерны направляющие элементы, изолятор из пластмассы и покрытие контактов олово-висмут.

По маркировке можно разобрать обозначение так:

• РП — ручного сочленения, общего назначения, низкочастотный, прямоугольный.

• 10 — порядковый номер разработки.

• 11 — число контактов.

• Л — наличие ловителей, то есть направляющих штырей/втулок.

• П — пластмассовый изолятор.

• О — покрытие контактов олово-висмут.

Основные параметры

Для этой серии обычно указывают следующие характеристики: максимальное рабочее напряжение до 1500 В, максимальный рабочий ток 15 А, сопротивление контактов не более 4 мОм, сопротивление изоляции не менее 10000 МОм и диапазон рабочих температур от -60 до +125 °C. Также для РП10 указывают ресурс около 500 сочленений-расчленений и сохраняемость до 25 лет.

Конструктивно

РП10-11ЛП-О относится к соединителям внутреннего монтажа, с двухрядным расположением контактов, механическим креплением и пайкой как способом электрического соединения. Для исполнения с индексом Л предусмотрены элементы позиционирования при сочленении, что упрощает стыковку и снижает риск неправильного соединения.

Где применяют

Такие соединители используют в аппаратуре, где нужны надежные разъемные соединения цепей управления, сигнальных линий и низкочастотных цепей при умеренно высоком напряжении и токе. Это типичный промышленный и приборный разъем советской/российской серии РП10.

Что важно при подборе

При замене или подборе аналога стоит сверить не только число контактов, но и тип исполнения корпуса, наличие ловителей, шаг контактов, тип изолятора и покрытие контактов. Для этой модели особенно важны совместимость по геометрии сочленения и способ монтажа, потому что у серии РП10 есть несколько близких вариантов с разными кожухами и фиксацией.
