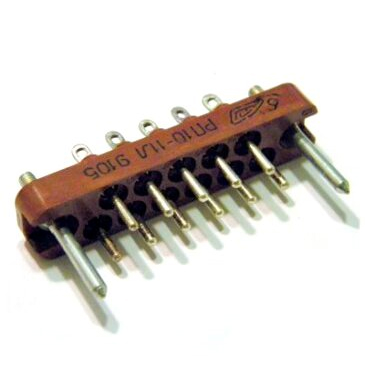

РП10-11Л Вил.

Коротко: РП10-11Л — это низкочастотный прямоугольный разъём серии РП10 (вилка) с 11 контактами, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока; типичные параметры: рабочее напряжение до 1500 V, рабочий ток до 15 A, контактное сопротивление до 4 mΩ и контактное покрытие — серебрение.

Назначение и область применения

• Применяется как разъём для соединения низкочастотных цепей в аппаратуре и монтажных панелях при внутреннем монтаже; рассчитан на постоянный, переменный и импульсный токы.

• Часто используется в промышленной электронике, приборостроении и в конструкциях, где требуется прямоугольный многоконтактный интерфейс.

Конструкция и материалы

• Конструкция — прямоугольная вилка с 11 контактами, обычно двухрядное расположение контактов (2 ряда).

• Изоляционный корпус может быть карболитовым (темно-коричневый) или пластмассовым; корпусные варианты — с литым металлическим или пластмассовым кожухом, бывают варианты с прямым или угловым выводом кабеля.

• Контакты — латунь с покрытием серебром (иногда олово на менее критичных вариантах). Диаметр контактного штыря типично около 1,5 мм.

Электрические характеристики

• Максимальное рабочее напряжение: примерно до 1500 V.

• Максимальный рабочий ток на контакт: примерно до 15 A.

• Контактное сопротивление (не более): около 4 mΩ.

• Сопротивление изоляции: порядка 10 000 MΩ; электрическая прочность изоляции — в диапазоне примерно 2700–3800 V в зависимости от исполнения.

Механические и эксплуатационные параметры

• Шаг между рядами контактов — около 5,5 мм; шаг между контактами в ряду — около 6,4 мм.

• Габариты и масса типичны для серии РП10 (примерно десятки мм в длину); устанавливается внутренним монтажом с отверстиями под крепление (диаметр ~3,2 мм, расстояние между крепежными отверстиями ~44,5 мм для конкретных модификаций).

• Температурный диапазон эксплуатации: примерно от −60 °C до +125 °C (в зависимости от комплектации и материалов).

• Ресурс и надёжность: примерный ресурс по сочетаниям «сочленение/разъединение» порядка сотен операций (в одном описании — 500 сочленений) и минимальная наработка до отказа указывают в десятках тысяч часов у печати исполнений. Хранение — сроки до 25 лет в справочных данных для ряда изделий серии.

Варианты исполнения и дополнительные особенности

• Бывают исполнение с ловителем (направляющим штырем) или с фиксирующими замками в зависимости от выпуска и производителя.

• Корпуса могут быть металлическими литым или пластмассовыми; покрытие контактов — серебро или олово в зависимости от требования к коррозионной стойкости и контактным свойствам.

• Существуют модификации с индексами (Л, ЛУ, В и т. п.), где меняются материалы корпуса, тип монтажа или наличие кожуха/фиксатора — при выборе учитывайте нужную модификацию под задачу.

Пример применения (иллюстрация)

• Встроенный разъём на плате управления: вилка РП10-11Л устанавливается во внутреннюю панель устройства, обеспечивая съёмное соединение с кабельной жгутовой сборкой, при этом серебряное покрытие контактов обеспечивает низкое контактное сопротивление и надёжный контакт при невысоких электрических нагрузках.

Где смотреть документацию

• Стандартные технические листы и каталожные описания серии РП10 содержат схемы расположения контактов, установочные размеры и электрические параметры — рекомендуем свериться с техлистьями производителя или справочными каталогами серии РП10 для конкретной модификации.
