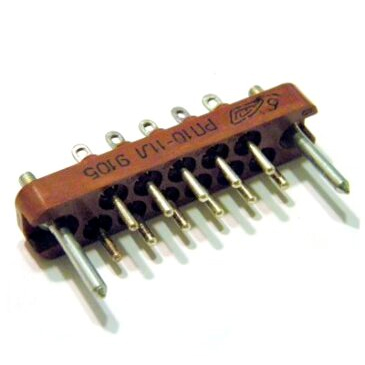

РП10-11Л Вил. — это прямоугольный низкочастотный соединитель серии РП10 для внутреннего монтажа, рассчитанный на 11 контактов и работу в цепях постоянного, переменного и импульсного тока. У него обычно встречаются исполнения с ловителями, а также варианты с различным материалом корпуса и покрытием контактов.

Назначение

Соединители РП10 применяются для надежного разъемного подключения аппаратуры в электротехнических и промышленно-радиотехнических устройствах. Для РП10-11Л характерен ручной способ сочленения и объемный монтаж проводов пайкой.

Основные параметры

• Количество контактов: 11.

• Максимальный рабочий ток: 15 А.

• Максимальное рабочее напряжение: до 1550 В, в отдельных карточках встречается значение 1500 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

Конструкция

Буква Л в обозначении указывает на наличие ловителей, то есть направляющих элементов для облегчения сочленения. В серии РП10 встречаются вилки и розетки с металлическим литым или пластмассовым кожухом, прямым или угловым выходом кабеля, а также с фиксирующими замками; для конкретно РП10-11Л в каталогах часто показывают исполнение с направляющим штырем и карболитовым изолятором.

Климатическое исполнение

Для этих соединителей указывают климатические исполнения УХЛ и В, рабочий диапазон температур обычно от -60 до +85 °C, а в некоторых карточках — до +125 °C с учетом перегрева контактов. Также приводится стойкость к повышенной влажности до 98% при +35 °C и ресурс до 500 сочленений-расчленений.

Что важно в маркировке

В обозначении серии РП10 цифра 11 означает число контактов, а литера Л — наличие ловителей. В зависимости от производителя и исполнения могут дополнительно отличаться покрытие контактов, тип корпуса, вид приемки и климатическое исполнение.
