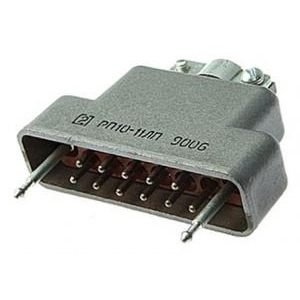

РП10-11 Вил. Синие

РП10-11 — это низкочастотный прямоугольный электрический соединитель серии РП10, в варианте «вилка». Он рассчитан на 11 контактов, применяется в промышленной аппаратуре, КИПиА, автоматиках и другой электронике с жёсткими требованиями к надёжности соединения.

Конструкция

У РП10-11 обычно два ряда контактов, шаг между рядами 5,5 мм, шаг контактов в ряду 6,4 мм. Контакты — латунные, с серебряным покрытием; изолятор часто выполнен из карболита, обычно коричневого цвета.

Основные параметры

• Количество контактов: 11.

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

• Диапазон рабочих температур: от -60 до +125 °C.

Монтаж и сочленение

Подключение выполняется пайкой, а механический монтаж — объёмный. Сочленение у этого типа соединителя врубное, без кожуха и без замка фиксации в указанном исполнении. Габариты изолятора в одном из распространённых исполнений составляют примерно 55 × 12 × 20 мм.

Практический смысл

По назначению это классический советский/российский промышленный разъём для надёжного соединения цепей питания и сигналов в аппаратуре, где важны вибростойкость, долговечность и стабильный контакт. Ресурс изделия указывается до 500 сочленений-расчленений, что типично для такой аппаратуры.

На что смотреть при подборе

Важно проверять не только обозначение РП10-11, но и исполнение: вилка или розетка, тип покрытия контактов, наличие кожуха, наличие ловителей и тип приёмки/изготовителя, потому что у серии РП10 есть разные варианты исполнения. Если нужен именно «синий» вариант, стоит уточнить, что именно имеется в виду: цвет изолятора, маркировка партии или конкретное исполнение корпуса — у самой серии РП10-11 в найденных данных базовым цветом изолятора указан коричневый.
