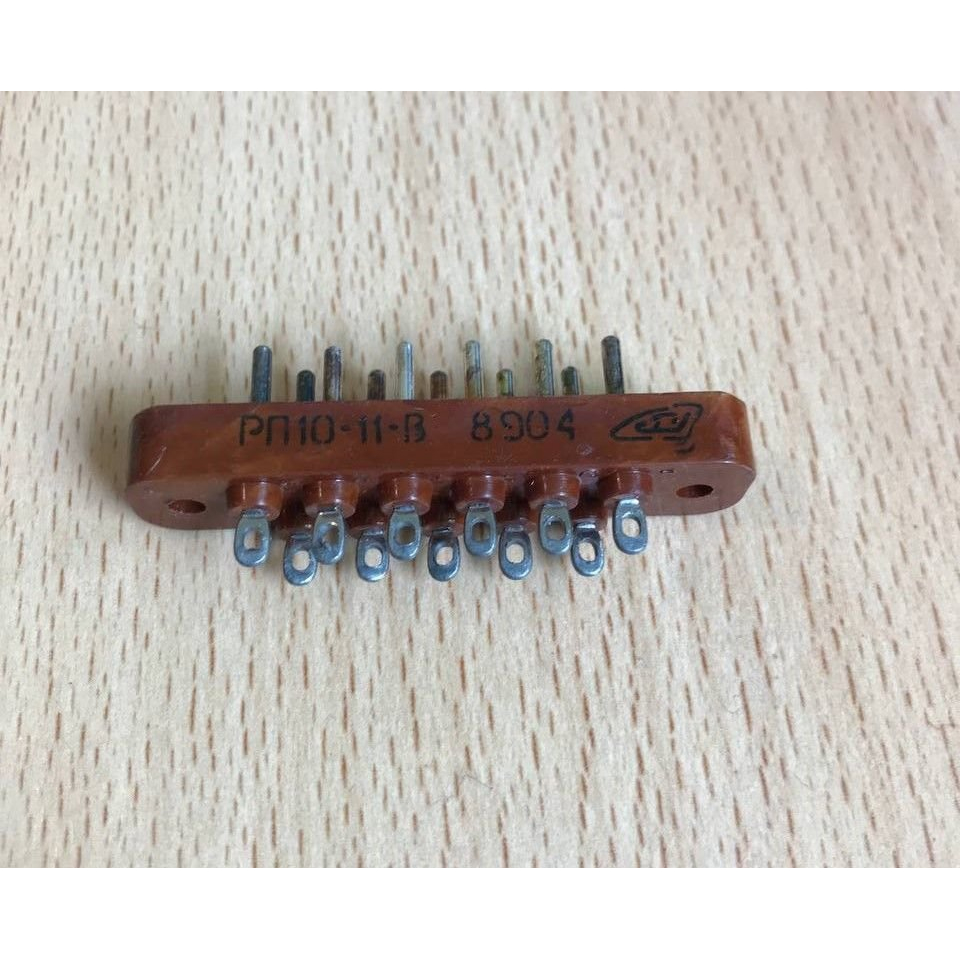

РП10-11 Вил.

Коротко: РП10‑11 — это прямоугольный низкочастотный электрический разъём серии РП10 в исполнении «вилка» на 11 контактов, применяемый для стационарных и подвижных соединений в промышленной, радиоэлектронной и измерительной технике.

Конструкция и материалы

• Корпус/изоляция: полимерный (часто карболит — коричневого цвета) или пластмассовый изолятор; есть варианты с кожухом или без него.

• Контакты: латунные контакты с покрытием серебром для улучшения контактной проводимости и коррозионной стойкости.

• Количество рядов/шаг: обычно 2 ряда контактов, шаг между рядами ≈5,5 мм, шаг контактов в ряду ≈6,4 мм.

Электрические параметры

• Номинальное рабочее напряжение: до 1500 В (максимум, в зависимости от исполнения).

• Номинальный рабочий ток: до 15 A для стандартных исполнений серии РП10.

• Контактное сопротивление: порядка единиц миллиом (например, не более ≈4 мОм для некоторых вариантов).

• Изоляционное сопротивление и электрическая прочность: высокие значения, типичные ТУ для серии (например, кВ-уровень пробивного напряжения по данным производителей).

Механические и эксплуатационные характеристики

• Ресурс механических сочленений: сотни циклов соединения/разъединения (у разных производителей указывают порядка 500 циклов и более).

• Рабочий температурный диапазон: широкие диапазоны от низких до высоких температур (встречаются данные от −60°C до +125°C для отдельных исполнений).

• Климатическое исполнение: типовые исполнения по ГОСТ/ТУ для УХЛ и других классов; допускается высокая относительная влажность эксплуатации.

Монтаж и совместимость

• Тип монтажа контактов: объёмный монтаж (пайка) — выводы рассчитаны на плотную фиксацию в плате или кабеле в зависимости от исполнения.

• Установочные размеры: существуют стандартные расстояния между монтажными отверстиями (например, около 44,5 мм для РП10‑11 по справочным данным), что обеспечивает взаимозаменяемость с розетками той же серии.

• Варианты исполнения: «Л», «ЛУ», с кожухом (с/к), с фиксатором/ловителями или без — в зависимости от производителя и конкретного обозначения.promelec+1

Области применения и примечания

• Применяется в промышленном оборудовании, приборах автоматики, измерительных системах, радиотехнике и других устройствах, где требуется надёжный многоконтактный низкочастотный разъём.

• Серия РП10 включает элементы с разным числом контактов (7, 11, 15, 22, 30, 42) и разными исполнениями контактов и кожухов, поэтому при подборе важно сверять точное обозначение (например, РП10‑11 ЛУ, РП10‑11 с/к и т.д.).

• Содержание драгоценных металлов: небольшое количество серебра на контактах указывается в справочниках (примерно 0,1003 г серебра в изделии) для некоторых версий с серебряным покрытием.

Пример маркировки и что она означает

• «РП10‑11 ЛУ» — серия РП10, 11 контактов; «Л» (вариант корпуса/кожуха), «У» (усиленное/унифицированное исполнение по климату или покрытию). Точная расшифровка букв зависит от производителя и документации ТУ/ГОСТ.

Если нужно, могу:

• прислать таблицу размеров и выводов (габариты, расстояния между крепёжными отверстиями) на основе конкретного ТУ/чертежа производителя;

• подобрать взаимозаменяемые розетки/вилки серии РП10 с нужными контактными параметрами и исполнением.
