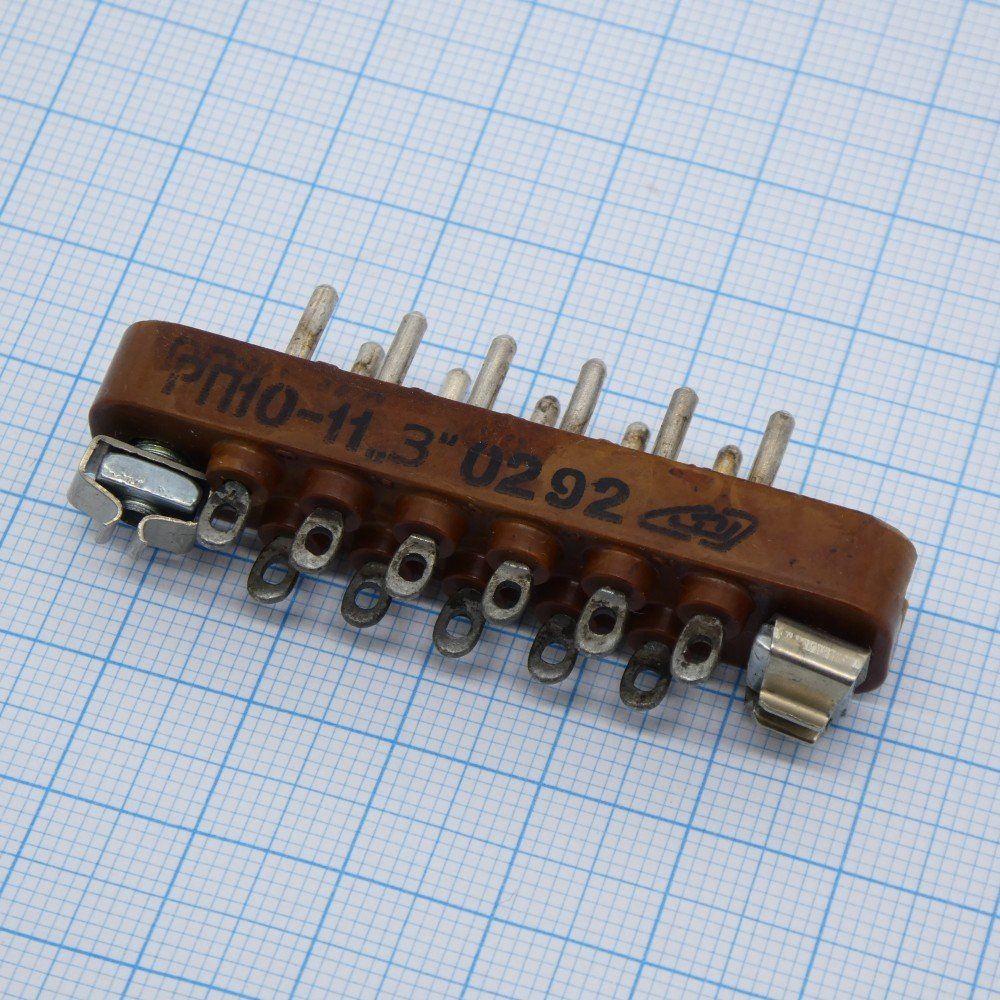

РП10-11 Вил.

РП10-11 — это низкочастотный прямоугольный электрический соединитель типа вилка из серии РП10, рассчитанный на ручное сочленение в промышленной аппаратуре, приборах автоматики и радиоэлектронике.

Основные данные

• Количество контактов: 11.

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А на контакт.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

• Температурный диапазон: от −60 до +125 °C.

Конструкция

У РП10-11 обычно 11 контактов, два ряда, шаг между рядами 5,5 мм, шаг контактов в ряду 6,4 мм. Контакты выполнены из латуни с серебряным покрытием, а изолятор — карболитовый, коричневого цвета. Соединение — врубное, монтаж — объемный, электрическое присоединение — пайкой.

Особенности исполнения

Базовое исполнение РП10-11 — без замка, без ловителей и без кожуха. В серии РП10 встречаются разные варианты исполнения по типу кожуха, наличию замка, материалу изолятора и покрытию контактов, поэтому по маркировке важно уточнять конкретную модификацию. Для РП10-11 часто указывают карболитовый изолятор и серебряное покрытие контактов.

Надёжность и ресурс

Для соединителя указывают ресурс до 500 сочленений-расчленений и минимальную наработку 12000 часов. Также изделие рассчитано на работу при высокой влажности и в широком климатическом диапазоне, что делает его типичным промышленным разъёмом старой, но очень живучей конструкции.

Где обычно применяется

РП10-11 используют в промышленном оборудовании, измерительной технике, системах автоматики и другой аппаратуре, где нужен компактный многоконтактный разъём с высокой допустимой нагрузкой. Это не современный сигнальный разъём “на плату”, а именно силовой и межблочный соединитель для жёстких условий эксплуатации.

Что важно при подборе

Если вы подбираете замену, смотрите не только на “РП10-11”, но и на исполнение: вилка или розетка, прямой или угловой кожух, наличие замка, материал изолятора и тип покрытия контактов. Для совместимости критичны число контактов, шаг, габариты и тип сочленения.
