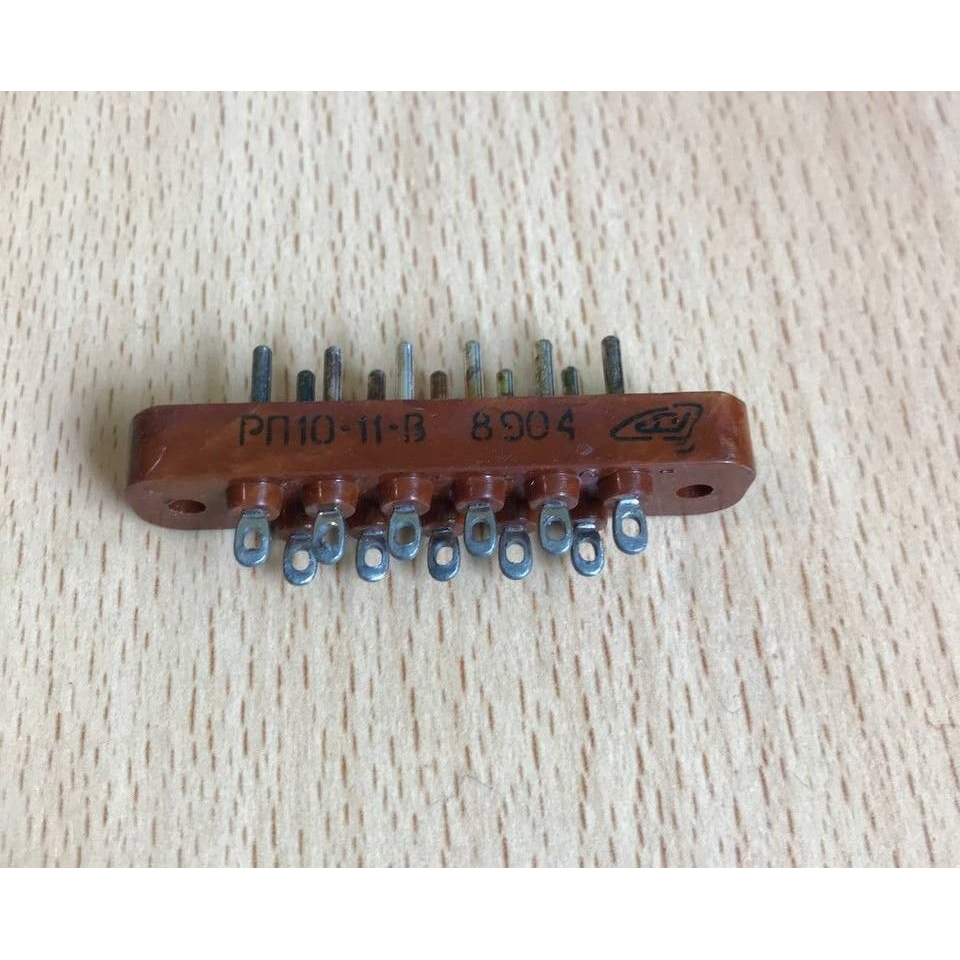

РП10-11 Вил.

РП10-11 — это прямоугольный низкочастотный электрический разъём (вилка) серии РП10 с 11 контактами, предназначенный для прочного съёмного соединения электрических цепей в промышленной, радио‑ и контрольно‑измерительной технике. Он рассчитан на напряжение до 1500 В и ток до 15 А и чаще всего выполняется с контактами из латуни с серебряным покрытием и изолятором из карболита или другого конструкционного диэлектрика.

Назначение и применение

• Предназначен для ручного съёма/вставки в разъёмы комплементарного типа в системах автоматики, приборах, коммутационной аппаратуре и радиоэлектронной технике.

• Используется там, где нужны надёжные контакты при вибрациях и температурных перепадах (в т.ч. в климатическом исполнении УХЛ).

Конструкция и материалы

• Количество контактов: 11; контакты обычно круглые диаметром ~1,5 мм, расположены в двух рядах.

• Материал контактов: латунь с серебряным покрытием; оболочка/изолятор — карболит (коричневый) или похожие полимеры.

• Корпус и форма: прямоугольный плоский корпус, версия — вилка (штекерная часть).

Электрические и эксплуатационные характеристики

• Номинальное напряжение, не более: 1500 В.

• Номинальный рабочий ток, не более: 15 А.

• Контактное сопротивление, не более: около 4 мОм.

• Диэлектрическая прочность и сопротивление изоляции соответствуют типовым значениям для серии (тысячи вольт/высокое сопротивление изоляции).

Механические и климатические параметры

• Ресурс механических сочленений обычно порядка нескольких сотен/тысяч циклов (в спецификации встречается значение 500 сочленений-расчленений и минимальная наработка в часах).

• Температурный диапазон эксплуатации может быть широким (например, от −60 до +125 °C для некоторых исполнений).

• Ударная и вибрационная стойкость предусмотрены конструкцией (см. техническую документацию серии).

Габариты и монтаж

• Шаг между контактами в ряду ~6,4 мм, шаг между рядами ~5,5 мм; габаритные размеры корпуса небольшие (примерно десятки мм — в спецификации: 55×12×20 мм для одного исполнения).

• Монтажный метод контактов — объёмный монтаж/пайка; устанавливается как штекерная часть, совместимая с соответствующей розеткой РП10‑11.

Особые примечания и варианты исполнения

• Серия РП10 включает несколько типоисполнений (разные корпуса, герметизация, с/без фиксирующих защёлок, с разными материалами изолятора и покрытия контактов). При выборе важно сверять буквенные обозначения (например, Л, ЛП, У и т.д.) с требуемыми характеристиками.

• В справочниках указывают также содержание драгоценных металлов (серебро на контактах — небольшое количество), что важно для утилизации и приёмки старых изделий.
