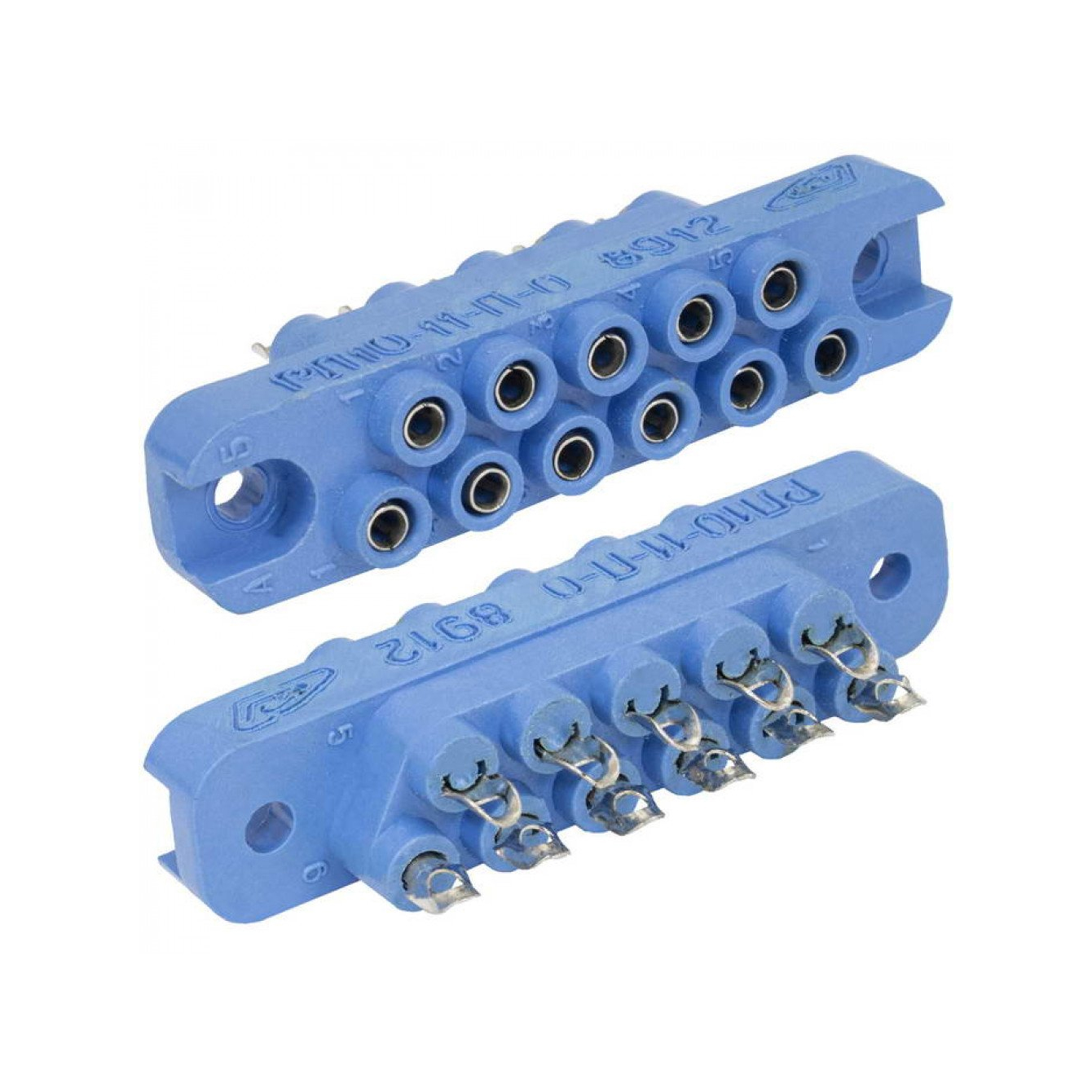

РП10-11-В Роз. Серебро

РП10-11-В — это прямоугольный низкочастотный соединитель серии РП10, розетка на 11 контактов, предназначенная для внутреннего объемного монтажа и работы в цепях постоянного, переменного и импульсного тока. В варианте с индексом В обычно указывается всеклиматическое исполнение, а покрытие контактов — серебро, если нет буквы, обозначающей олово-висмутовое покрытие.

Основные параметры

• Количество контактов: 11.

• Номинальный ток на контакт: до 15 А.

• Максимальное напряжение: до 1500 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: до 3800 В по данным производителя, в отдельных карточках встречается диапазон 2700–3800 В.

• Рабочая температура: примерно от -60...-65 до +125 °C для версии с серебряным покрытием.

Конструкция и исполнение

Соединители РП10 выпускаются в вариантах вилка/розетка, с металлическим или пластмассовым кожухом, а также с прямым или угловым выводом кабеля. Для РП10-11 характерны шаг контактов 6,4 мм в ряду и 5,5 мм между рядами. Серебряное покрытие контактов обычно выбирают там, где важны более стабильные электрические параметры и более широкий температурный диапазон.

Назначение

Такие разъемы применяют в промышленной аппаратуре, системах автоматики, контрольно-измерительных приборах и радиоэлектронной технике. Конструкция рассчитана на надежное сочленение и многократные циклы подключения, ресурс обычно указывают до 500 сочленений-расчленений. Для серии также типичны климатические исполнения УХЛ и В, что важно для эксплуатации в более жестких условиях.

Что значит маркировка

В обозначении РП10-11 читается так: РП — ручного сочленения, низкочастотный, прямоугольный соединитель; 10 — номер разработки; 11 — число контактов. Буква В относится к климатическому исполнению, а отсутствие буквы покрытия обычно означает серебро. Поэтому запись «РП10-11-В, роз., серебро» обычно понимают как розетку серии РП10 на 11 контактов, во всеклиматическом исполнении, с серебряными контактами.
