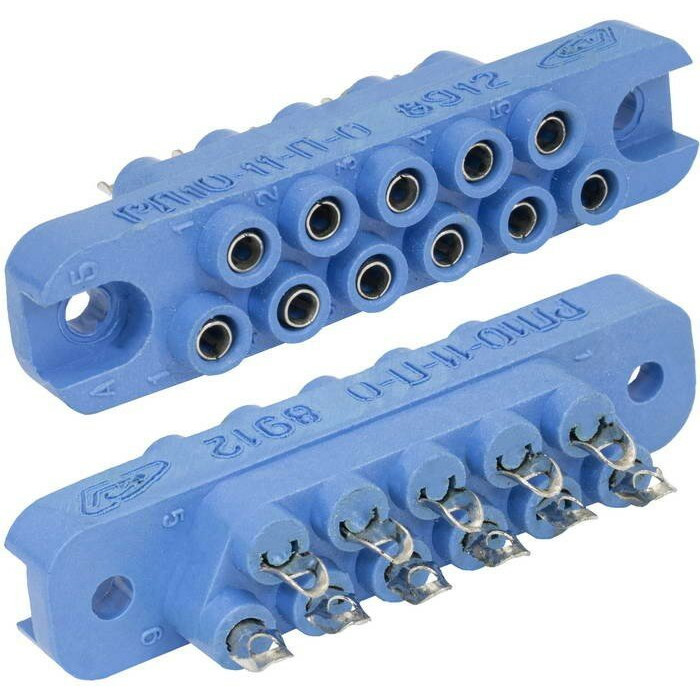

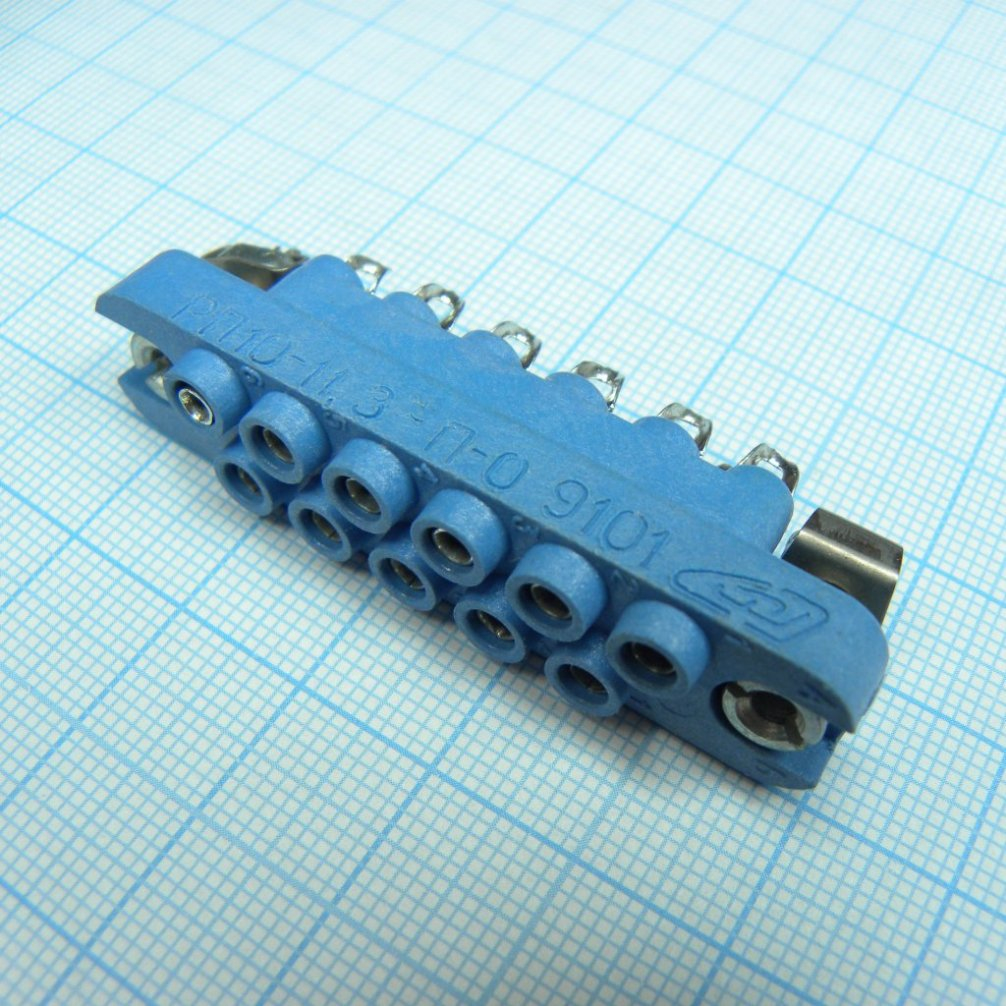

РП10-11 Роз.

РП10-11 — это прямоугольный низкочастотный соединитель внутреннего объёмного монтажа, который выпускается в исполнении розетка и применяется в электрических цепях постоянного, переменного и импульсного тока.

Назначение

Разъёмы серии РП10 рассчитаны на промышленную и приборную технику, где важны надёжность, виброустойчивость и стабильный контакт. РП10-11 — это вариант на 11 контактов, используемый в составе пар «вилка–розетка».

Основные параметры

Для РП10-11 в исполнении розетки указываются такие параметры: рабочий ток до 15 А на контакт, максимальное рабочее напряжение до 1500 В, сопротивление контактов не более 4 мОм и сопротивление изоляции не менее 10000 МОм. Электрическая прочность изоляции находится в диапазоне 2700–3800 В, а рабочий температурный диапазон — от -60 до +125 °C.

Конструкция

Корпус может быть металлическим литым или пластмассовым, с прямым либо угловым выходом кабеля, а для фиксации применяются замки и направляющие элементы. В серии РП10-11 встречаются разные варианты исполнения изолятора и покрытия контактов, включая карболит и серебрение, в зависимости от модификации.

Надёжность и условия

Для соединителя заявлены стойкость к повышенной влажности до 98% при 35 °C, работа при синусоидальной вибрации до 18 g в диапазоне 1–2500 Гц и стойкость к многократным ударам до 35 g. Ресурс составляет 500 сочленений-расчленений, а минимальная наработка до отказа — 12000 часов.

Что важно знать

Если вам нужен именно РП10-11 Роз. , то это обычно обозначение розетки серии РП10-11, а буквенные добавки в маркировке указывают на конкретное конструктивное исполнение и тип изолятора. Для подбора ответной части важно сверять число контактов, шаг контактов и тип монтажа, потому что в серии РП10 есть несколько близких модификаций.
