РП10-11 п-о Роз. Синие без маркир

РП10-11 П-О — это низкочастотный прямоугольный соединитель серии РП10 для внутреннего монтажа, рассчитанный на 11 контактов и объемный монтаж пайкой. По найденным данным, у него рабочий ток до 15 А, рабочее напряжение до 1550 В, сопротивление контактов не более 4 мОм и диапазон рабочих температур примерно от -60 до +125 °C.

Если речь именно о розетке с синим изолятором и без маркировки покрытия контактов , то это обычно означает вариант с контактами под серебро , потому что у РП10 в условном обозначении отсутствие буквы «О» соответствует серебряному покрытию, а буква «О» — олово-висмуту. Для синих корпусов у одной из карточек розетки РП10-11Л-П-О указаны пластмассовый изолятор синего цвета, 11 контактов, два ряда, шаг между рядами 5,5 мм и шаг контактов в ряду 6,4 мм.

Что важно по исполнению

• П-О указывает на исполнение для объемного монтажа и задний вывод/задний выход в зависимости от конкретной записи каталога.

• Без маркировки по покрытию обычно читается как серебряное покрытие контактов, а не олово-висмут.

• Для розеточного исполнения в карточках встречается вариант с ловителем , а также варианты без кожуха и с пластмассовым изолятором.

Технические признаки

• Количество контактов: 11.

• Номинальный ток: до 15 А.

• Номинальное напряжение: до 1500–1550 В в зависимости от источника карточки.

• Сопротивление изоляции: не менее 10000 МОм.

• Ресурс: около 500 сочленений-расчленений.

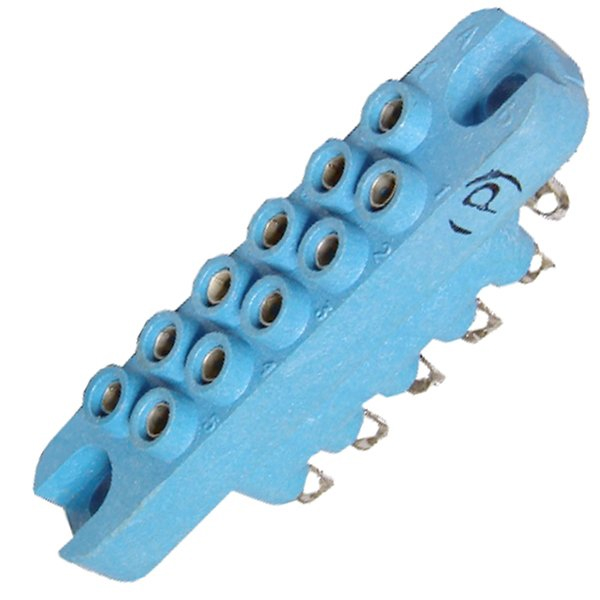

Как выглядит вариант без маркировки

Для таких РП10 обычно типичны прямоугольный корпус, 2 ряда контактов и синяя пластмассовая изоляционная часть у части исполнений розетки. На практике отсутствие буквенного обозначения по покрытию и цвет синим корпусом чаще всего встречаются у старых или складских исполнений советской/российской номенклатуры.
